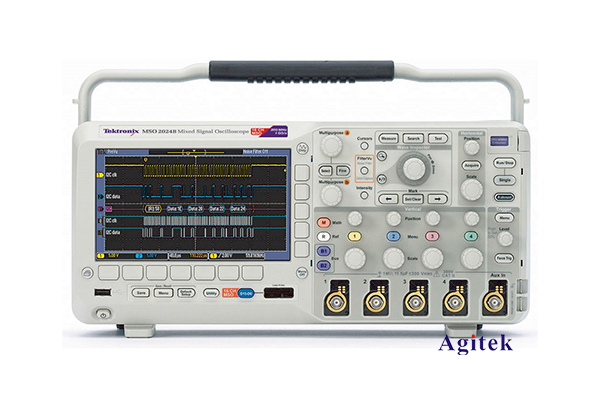

泰克MSO2000B混合信號示波器是一款高性能、高性價比的混合信號示波器，廣泛應用于電子設計、測試和調試等領域。該示波器具備強大的分析功能和豐富的接口選項，可幫助用戶更加高效地完成各類測量任務。

參數規格

1. 模擬通道

   - 通道數量：2或4個模擬通道

   - 帶寬：70MHz/100MHz/200MHz可選

   - 采樣率：每通道最高2.5GS/s

   - 垂直分辨率：8位

2. 數字通道

   - 通道數量：16個數字通道

   - 采樣率：每通道最高1.25GS/s

   - 輸入電壓范圍：-20到+20V

3. 波形捕獲

   - 記錄長度：最長20M點

   - 觸發模式：邊沿、脈寬、視頻、邏輯、總線等

4. 測量功能

   - 30種自動測量項

   - 游標測量

   - FFT頻譜分析

   - 數學運算

5. 接口

   - 前面板：USB Host 和 USB Device接口

   - 后面板：LAN、HDMI、USB Host、USB Device等

6. 其他特性

   - 7英寸WVGA彩色顯示屏

   - 支持觸摸屏操作

   - 內置 WEB 服務器，支持遠程控制

   - 支持多種語言顯示

性能特點

1. 強大的分析能力：豐富的自動測量項、游標測量、FFT分析等功能，可以滿足各類復雜測量需求。

2. 高采樣率和深存儲深度：每通道最高2.5GS/s的采樣率和最長20M點的記錄長度，能夠捕獲瞬態信號和高速數字信號。

3. 混合信號分析：16個數字通道支持對數字信號進行分析，配合模擬通道可以同時觀測模擬和數字信號。

4. 便捷的用戶操作：7英寸WVGA彩色觸摸屏，直觀的用戶界面和快捷的操作方式，提高了工作效率。

5. 多樣的連接選項：前后面板豐富的接口，包括USB、LAN、HDMI等，便于與計算機、打印機等外圍設備進行連接和遠程控制。

應用場景

泰克MSO2000B混合信號示波器廣泛應用于電子產品的開發、測試和調試等領域，適用于各類模擬和數字電路的分析與診斷。例如：

1. 嵌入式系統調試：可同時觀測微控制器的模擬和數字信號，快速定位問題。

2. 電源設計與測試：通過FFT分析可檢測電源紋波和諧波，優化電源性能。

3. 通信協議分析：利用數字通道分析SPI、I2C、UART等通信協議，驗證數字接口的正常工作。

4. 機電一體化測試：結合模擬、數字和觸發等功能，可分析機械系統的電氣控制信號。

總之，泰克MSO2000B混合信號示波器憑借其出色的性能和多樣的分析功能，為用戶提供了一個強大而靈活的測量和調試平臺，在電子產品研發領域發揮著重要作用。
