泰克示波器TBS1102C使用方法詳解

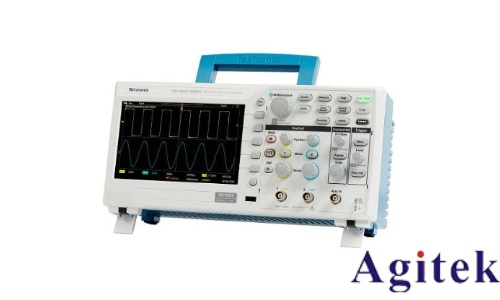

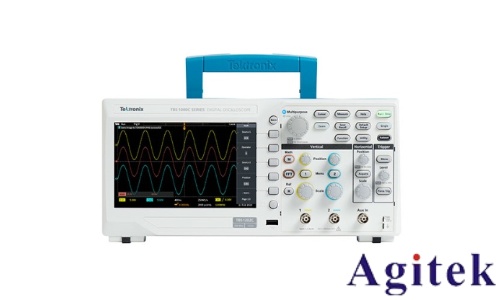

泰克TBS1102C是一款經濟實用、性能穩定的雙通道數字示波器，廣泛應用于電子研發、教學實驗與設備維修等領域。其操作簡便、功能豐富，掌握正確的使用方法可顯著提升信號測量與分析效率。

一、基礎連接與開機設置

首先，將電源線接入市電，按下前面板電源按鈕啟動示波器。待系統自檢完成后，進行探頭校準：將探頭連接至CH1或CH2通道，探頭尖端接“PROBE COMP”校準信號端口，地線夾接地。觀察屏幕中方波波形，調節探頭補償電容，使上升沿和下降沿垂直無失真，確保測量精度。

二、信號測量操作流程

1. 連接信號源：將探頭尖端接觸待測點，接地夾連接電路共地端，注意極性正確，避免短路。

2. 通道與探頭設置：按下“CH1”或“CH2”按鈕啟用對應通道，在菜單中設置探頭衰減比（如1X或10X），確保示波器讀數與實際信號匹配。

3. 調節顯示參數：通過“VOLTS/DIV”調節垂直刻度，使波形幅度適中；通過“TIME/DIV”調整水平時基，清晰展現信號周期變化。

4. 觸發設置：選擇“Edge”邊沿觸發模式，觸發源設為對應通道（如CH1）。調節“TRIG LEVEL”旋鈕，將觸發電平置于信號幅度中間區域（推薦50%），使波形穩定顯示。可選用Auto、Normal或Single模式，根據信號特性靈活切換。

三、高級功能與測量技巧

TBS1102C支持多種高級觸發模式，如脈沖寬度觸發、視頻觸發和序列觸發，適用于復雜信號分析。例如，在調試I2C通信時，可設置序列觸發捕獲特定地址的數據包。

開啟“余暉功能”有助于觀察偶發信號：進入“DISPLAY”菜單，選擇“Persistence”，設定“10s”或“Infinite”模式，可記錄毛刺或瞬態干擾。測量電源紋波時，結合DC耦合與平均捕獲模式，能有效抑制噪聲，提升測量精度。

此外，利用自動測量功能，可快速獲取峰峰值、頻率、占空比等34項參數，大幅提升分析效率。

四、實用注意事項

探頭地線應盡量縮短，避免引入電磁干擾。

高頻信號測量時，優先使用10X衰減檔位，并正確補償。

觸發不穩定時，檢查觸發源選擇、電平設置及耦合方式（AC/DC）。

完成測量后，建議關閉余暉功能，恢復默認設置，便于下一次使用。

泰克TBS1102C憑借其強大的觸發系統、直觀的操作界面與豐富的分析功能，成為電子工程師的得力工具。熟練掌握上述使用方法，不僅能高效完成常規測量，更能深入洞察信號細節，為電路設計與故障排查提供堅實支持。
