泰克示波器MSO22余暉功能開啟指南

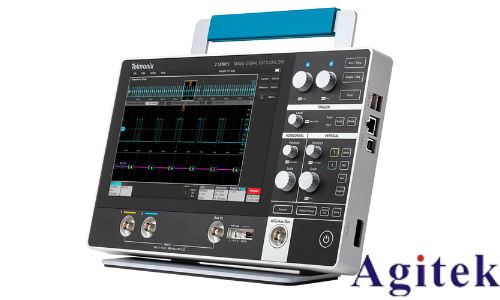

泰克MSO22系列示波器作為高性能測試測量設備，其配備的余暉（Persistence）功能為信號分析提供了強有力的支持。該功能通過在屏幕上保留歷史波形軌跡，形成“動態痕跡”，幫助用戶直觀觀察信號的變化趨勢、捕捉瞬態事件、分析周期性特征。對于工程師、科研人員及電子愛好者而言，掌握余暉功能的開啟方法至關重要。以下是詳細的操作步驟與使用建議。

一、進入顯示設置菜單

開啟余暉功能的第一步是進入示波器的顯示設置界面。可通過以下兩種方式操作：一是按下前面板上的“DISPLAY”按鈕，屏幕將彈出顯示相關菜單；二是通過觸摸屏直接點擊屏幕上的“Display”（顯示）選項。進入菜單后，使用旋鈕或觸控方式瀏覽選項，找到“Persistence”（余暉）設置項。

二、選擇余暉模式

在“Persistence”子菜單中，用戶可選擇不同的顯示模式：

 Classic（經典模式）：以灰度層次顯示波形，新波形較亮，舊波形逐漸變暗，適合觀察信號細節與出現頻率。

 Color（彩色模式）：采用色彩映射技術，新信號呈現鮮艷顏色（如紅色），隨時間推移逐漸變?yōu)槔渖{(diào)（如藍色或黑色），便于區分信號出現的頻繁程度與時間分布。

此外，還可選擇“Off”關閉余暉，或“Infinity”（無限余暉）模式以持續保留所有歷史波形。

三、參數設置與優化

為獲得最佳觀測效果，需根據測試需求調整以下參數：

1. Persistence Time（余暉時間）：可設為幾毫秒至數秒，甚至無限。短時間適用于高速信號分析，長時間則利于觀察緩慢變化趨勢。

2. Intensity（強度）：調節波形亮度，建議設為50%70%，避免過亮干擾或過暗難辨。

3. Color Map（顏色映射）（僅彩色模式）：可選“Rainbow”、“Heatmap”等方案，增強視覺對比度，提升分析效率。

四、實時觀測與應用

設置完成后返回主界面，輸入待測信號并觸發采集。此時屏幕將顯示波形的累積軌跡。例如，在分析電源紋波時，啟用10秒余暉可清晰看到電壓波動范圍；在數字電路調試中，無限余暉有助于捕獲偶發毛刺，定位故障點。

五、使用注意事項

余暉功能會占用一定系統資源，長時間開啟可能導致刷新延遲。建議在高采樣率測量時適當縮短余暉時間。觀測結束后，建議關閉余暉功能，恢復常規實時顯示，以保證后續測試的響應速度。

綜上所述，泰克MSO22的余暉功能操作簡便、應用廣泛，是信號分析中不可或缺的工具。熟練掌握其設置方法，將顯著提升測試效率與問題診斷能力。
