羅德與施瓦茨RTO6示波器使用教程

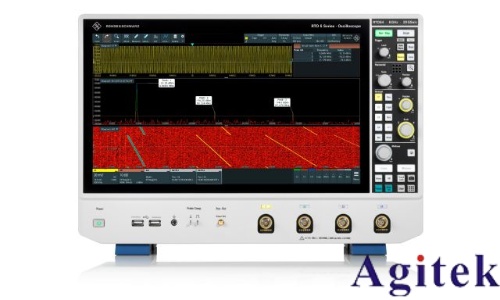

羅德與施瓦茨RTO6示波器是一款高性能、高帶寬的數字示波器，廣泛應用于高頻信號分析、通信系統調試及雷達信號測試等領域。其具備高采樣率、靈活觸發機制和強大的信號分析能力，是電子工程師進行信號測量與系統優化的重要工具。以下是RTO6示波器的系統化使用教程，幫助用戶快速掌握操作流程。

一、設備連接與基礎設置

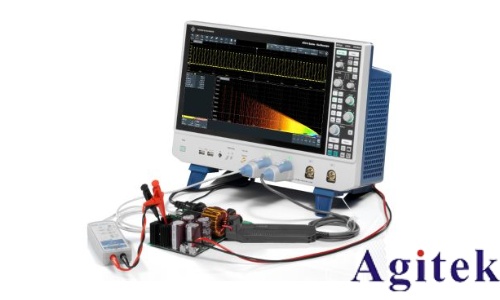

首先，將探頭正確連接至待測信號源，注意選擇合適的衰減比（如10X），避免信號失真。開啟電源后，進入基礎設置：調整垂直刻度（電壓/格）和水平時基（時間/格），使信號波形清晰顯示于屏幕中央。同時，利用示波器內置校準信號對探頭進行校準，確保測量精度。

二、觸發設置與波形捕捉

觸發是穩定顯示波形的關鍵。RTO6支持邊沿觸發、脈沖觸發等多種模式。用戶可根據信號特征選擇觸發源（如通道1或外部觸發），并設定觸發電平與斜率（上升沿或下降沿），以精準捕獲目標信號事件。對于復雜信號，可啟用觸發延遲功能，觀察觸發前后波形細節。

三、信號測量與分析

RTO6提供豐富的測量功能。通過自動測量，可直接獲取頻率、周期、幅值、上升時間等參數。利用FFT功能進行頻譜分析，有助于識別噪聲源或諧波成分。對于射頻脈沖信號，結合R&S?VSE-K6軟件，可實現時域與頻域聯合分析，輸出I/Q數據進行深度處理。

四、高級功能應用

RTO6支持?jǐn)?shù)學運算與濾波處理。用戶可加載自定義CSV格式濾波器文件（如帶通濾波器），在“Math”頁面中選擇“User Define”加載文件，實現數字濾波。需注意：為防止混疊，應同時開啟示波器硬件低通濾波器（如20MHz帶寬限制）。此外，可通過Web界面或VISA/SCPI協議實現遠程控制，支持Python、LabVIEW等編程語言，便于自動化測試。

五、數據保存與系統優化

測量完成后，及時保存波形數據為CSV或圖像格式，便于后續分析。通過網絡接口（支持FTP、SCP）可將數據傳輸至遠程服務器?；诜治鼋Y(jié)果，可對系統進行噪聲抑制、時序優化或?yàn)V波器設計，提升整體信號質量。

使用RTO6示波器時，還需注意接地可靠性、電磁屏蔽及探頭校準等細節，以確保測量準確性。掌握上述操作流程與技巧，將顯著提升測試效率與系統調試能力，充分發揮RTO6在高頻、高速信號分析中的優勢。
