Infiniium MXR 系列示波器可以為您開啟一扇明窗，幫助您洞察復雜設計中的錯綜關系。 MXR 系列能夠直觀地顯示所有關鍵信號，幫助您勘破波形表象，洞悉異常原因。一切操作只需幾分鐘，而不必浪費數小時。 憑借與 Infiniium UXR 系列相同的硬件加速 ASIC，MXR 系列可以加快眼圖繪制，并發揮是德科技產品的信號完整性優勢。 MXR 系列的通道數量和帶寬等特性可以全方位升級，不僅能夠保護您的投資，同時還能滿足未來的需求。 您可以購買當前所需的特性，未來在根據需求變化隨時升級 MXR 系列示波器。

全部 4 個或 8 個模擬通道上均提供 500 MHz 至 6 GHz 帶寬

與 Infiniium UXR 系列使用相同的 ASIC，顯著提高測試速度

有效位數（ENOB）zui高達到 9.0，噪聲低至 43 μV，確保測量結果準確可靠

八合一儀器：示波器、邏輯分析儀、協議分析儀、DVM、計數器、實時頻譜分析儀、波特圖儀、波形發生器

15.6 英寸顯示屏能夠以 1920 x 1080 全高清分辨率顯示測量結果，還可以將結果擴展或復制顯示到更大顯示屏上

提供幾十種選件，可以靈活升級，從而加快測試速度，簡化測試流程，避免出現人為誤差

INFINIIUM MXR 系列具有以下特點：

能夠執行實時頻譜分析，非常適合用來測試快速變化的信號

>750,000 UI/s 眼圖（10 位）

在 8 個通道上提供 6 GHz 帶寬

在 8 個通道上提供 16 GSa/s 采樣率

每通道標配 200 Mpts 存儲器深度

可全方位升級，沒有例外

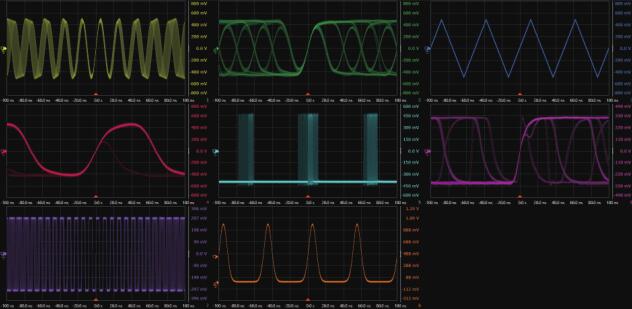

Infiniium MXR 系列標配了兩個實用的工具，可以讓您回看以前的波形事件或準備捕獲將會發生的波形事件。在歷史波形模式下，您可以隨時停止示波器，回看此前最多 1,024 個觸發事件波形。使用分段存儲功能，您可以捕獲觸發之后最多 5,205個事件波形并進行分析，事件波形之間沒有任何限制。如果設計中存在的事件波形很難捕獲，似乎只有您不在場時才會出現，那么您可以使用這些工具控制示波器自動查找這類事件波形，然后在空暇時再查看捕獲到什么結果。該示波器還配有 1920x1080 像素全高清屏幕，并能夠連接獨立的外部監視器進行顯示。您可以按照最適合自己的方式來整理和顯示數據。

實時頻譜分析功能呈現更多頻域信號細節

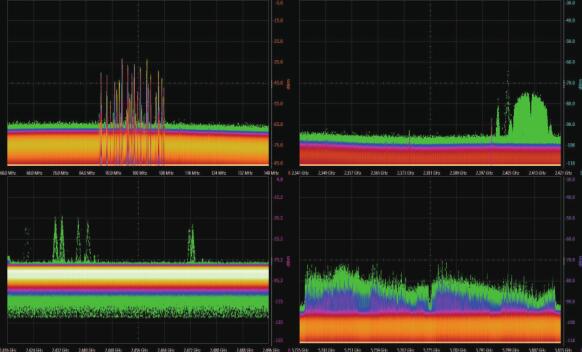

多達 8 個相位相干通道能夠同時執行功能強大的射頻分析。Infiniium MXR 系列中的 RTSA 視圖提供了 40 MHz 至 320 MHz 的掃寬。在這個圖片中，我們可以（沿順時針?lè)较颍┮淮涡圆榭疵绹?guó)本地廣播電臺信號（大約 100 MHz）、2.4 GHz WLAN 信道 1、5 GHz WLAN 信道 157 以及藍牙等信號。由于數據來自模擬通道輸入，因此它們具有相位相干性，只需進行標準的校準即可確保精度。Infiniium MXR 系列的最大中心頻率為 6 GHz，可輕松支持從 ZigBee 到 5G FR1 的應用。

8 種儀器的功能集于一身，面對任何測量任務都能游刃有余
Infiniium MXR 系列不只是一臺示波器，它集成了 8 種儀器的功能。是德科技于 1996 年推出了混合信號示波器（MSO），率先實現多種儀器的集成。2011 年推出的InfiniiVision2000/3000/4000X 系列將五種儀器的功能集成到一臺示波器上，將儀器集成的概念發揚光大。現在，Infiniium MXR 系列匯集了 8 種儀器的功能，并率先在示波器中加入了實時頻譜分析儀的功能，成為這一概念的新標桿。
示波器
? 邏輯分析
? 實時頻譜分析
? 串行協議分析
? 函數發生器（ARB 即將推出）
? 頻率響應
? 數字電壓表
? 配有累加器的三個計數器
? 相位噪聲測試
