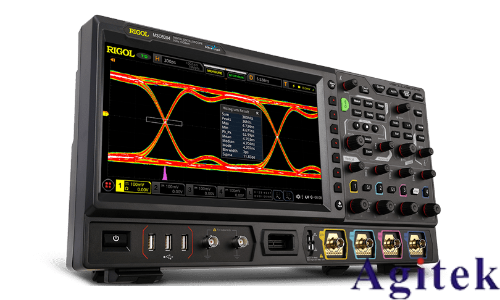

普源MSO8000系列示波器“高波形捕獲率”在實際混合信號調試中的應用

在現代電子系統日益復雜的背景下，混合信號調試已成為研發工程師面臨的核心挑戰之一。普源MSO8000系列示波器憑借高達600,000 wfms/s的波形捕獲率，在實際混合信號調試中展現出卓越的性能優勢，顯著提升了故障捕捉效率與系統分析精度。

高波形捕獲率意味著示波器能夠在單位時間內采集并顯示更多波形幀，從而極大增加捕獲罕見、瞬態異常事件的概率。在調試電池管理系統（BMS）等復雜系統時，模擬信號（如電壓、電流）與數字控制信號（如CAN通信、GPIO狀態）往往同時存在。當系統出現偶發性通信中斷或邏輯誤判時，傳統低捕獲率設備極易遺漏關鍵波形片段。而MSO8000憑借其硬件級高捕獲率能力，可連續高速采集多通道信號，結合45萬幀的硬件波形錄制功能，實現對長時間運行中異常事件的“不漏檢”記錄。

在實際應用中，工程師常需分析信號抖動、毛刺或時序偏移等問題。MSO8000通過高穩定度晶體振蕩器與鎖相環技術保障各通道采樣同步，配合高達10GSa/s的采樣率與500Mpts深存儲，確保在高捕獲率下仍保持信號完整性。結合抖動分析算法，可生成眼圖、抖動趨勢圖與直方圖，直觀呈現信號質量劣化趨勢，為優化PCB布局、電源完整性提供數據支撐。

此外，MSO8000集成4個模擬通道與16個數字通道，共享統一時鐘與觸發系統，實現模擬與數字信號的精確時間對齊。在調試BMS過流保護響應時，可同步捕獲模擬側電流突變與數字側控制信號動作，通過高捕獲率快速定位響應延遲或邏輯沖突，驗證其是否符合ISO 26262功能安全要求。

綜上所述，MSO8000的高波形捕獲率不僅是參數優勢，更是解決復雜混合信號調試難題的關鍵能力。它幫助工程師從“猜問題”轉向“看問題”，顯著提升研發效率與產品可靠性，成為新能源、智能駕駛等領域不可或缺的測試?yán)鳌?/span>
