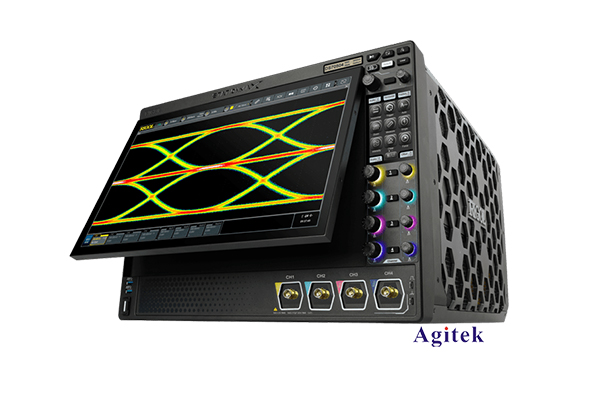

普源示波器交流耦合怎么調？

在電子測試和測量領域，示波器是一個不可或缺的工具。而普源示波器因其高性價比和穩定性，受到了廣泛的歡迎。對于許多電子工程師和愛好者來說，掌握示波器的使用方法尤為重要，特別是交流耦合的調節。本文將詳細介紹普源示波器的交流耦合調節方法，幫助用戶更好地理解和使用這個功能。

什么是交流耦合？

在使用示波器進行測量時，交流耦合（AC Coupling）是一種常用的信號處理方式。它的主要作用是過濾掉信號中的直流成分，僅顯示交流信號的變化。這對于分析周期性信號、波形和噪聲非常有幫助。例如，在測量音頻信號時，交流耦合可以有效去除低頻的直流偏置，從而更清晰地觀察到交流成分。

普源示波器交流耦合的調節步驟

步驟一：連接示波器探頭

首先，確保你的普源示波器已經正確連接到待測電路上。將示波器探頭連接到信號源，確保連接穩固，以避免接觸不良導致的測量誤差。

步驟二：選擇合適的通道

在普源示波器上，選擇你要測量的通道（例如CH1或CH2）。通常情況下，示波器的每個通道都可以獨立配置耦合方式。

步驟三：設置耦合模式

找到示波器面板上的“耦合”或“Coupling”按鈕。這個按鈕通常位于通道控制部分。

按下“耦合”按鈕，屏幕上會顯示出可選的耦合模式，通常有“直流耦合”（DC Coupling）、“交流耦合”（AC Coupling）和“地線耦合”（Ground Coupling）等選項。

使用旋鈕或按鍵選擇“交流耦合”（AC Coupling）。選擇后，屏幕上會顯示相應的模式指示。

步驟四：調整垂直和水平設置

在設置完交流耦合后，調整示波器的垂直和水平設置，以便清晰地觀察波形。可以通過調整垂直靈敏度（V/div）和時間基準（s/div）來優化顯示效果。確保波形在屏幕上完整可見，不要超出顯示范圍。

步驟五：觀察波形

此時，您應該能夠在示波器屏幕上看到過濾后的交流信號波形。通過調節示波器的其他參數，如觸發電平和觸發模式，可以幫助您更好地分析信號。

步驟六：保存和記錄數據

如果需要，您可以使用示波器的存儲功能保存當前波形，或通過USB接口將數據導出到電腦進行進一步分析。

注意事項

頻率范圍：使用交流耦合時，請注意信號的頻率范圍。交流耦合通常會有一個低頻截止點，過低頻率的信號可能無法被正確顯示。

直流偏置：在某些情況下，信號可能存在直流偏置，需要確定是否應使用交流耦合。

探頭設置：確保示波器探頭的衰減比設置正確，以便獲得準確的測量結果。

調節普源示波器的交流耦合功能，能夠有效幫助用戶在測量信號時去除直流成分，清晰觀察到交流信號的變化。通過本文的詳細步驟，相信您能夠熟練掌握普源示波器的交流耦合調節方法，從而提升您的測試和測量效率。如果您在使用過程中遇到任何問題，歡迎隨時咨詢西安安泰測試相關技術支持。
