泰克MSO2002B示波器峰峰值調節指南

在電子工程和信號分析中，示波器是不可或缺的工具之一。泰克的MSO2002B示波器憑借其高性能和易用性，廣泛應用于信號測試與分析。本文將詳細介紹如何在泰克MSO2002B示波器上調節峰峰值，以便更好地觀察和分析信號。

什么是峰峰值？

峰峰值（Peak-to-Peak Voltage，簡稱PPV）是指信號波形中最高點與最低點之間的電壓差。它是衡量信號幅度的重要參數，尤其在交流信號分析中，峰峰值的準確測量能夠幫助工程師判斷設備的性能和穩定性。

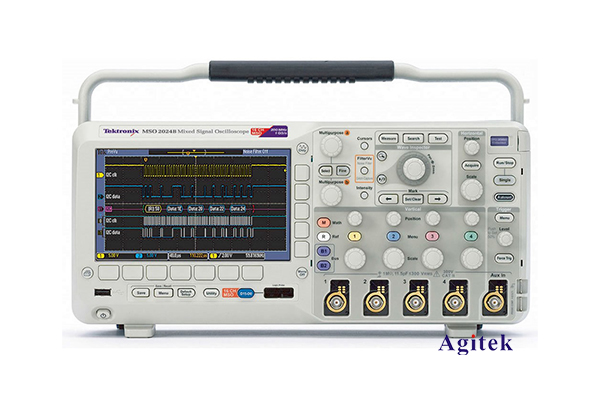

泰克MSO2002B示波器簡介

泰克MSO2002B是一款具有2個模擬通道和16個數字通道的混合信號示波器，具有200MHz的帶寬和1GS/s的采樣率。它的直觀操作界面和強大的分析功能，使得用戶在進行信號測試時更加高效。

調節峰峰值的步驟

步驟1：連接測試信號

首先，將待測信號源連接到示波器的輸入通道上。確保信號源的輸出電壓在示波器的可測范圍內，以避免損壞設備。對于高電壓信號，請使用適當?shù)奶筋^衰減設置。

步驟2：選擇通道

打開MSO2002B示波器后，使用通道選擇按鈕選擇連接了信號的通道（例如，CH1或CH2）。確保示波器已經檢測到輸入信號，波形將在屏幕上顯示。

步驟3：設置垂直刻度

調節示波器的垂直刻度（Volts/Div），以便清晰顯示波形。通過旋轉垂直位置旋鈕，可以將波形調整到屏幕的中間位置。適當垂直刻度設置可以幫助我們更好地觀察波形的細節。

步驟4：使用測量功能

在MSO2002B示波器上，您可以使用內置的測量功能來直接獲取峰峰值。在操作界面上，找到“測量”菜單，選擇“峰峰值”選項。示波器將自動計算并顯示當前波形的峰峰值。

步驟5：手動測量（可選）

如果您希望手動測量峰峰值，可以使用游標測量功能。按下游標按鈕，選擇電壓游標。將一個游標放置在波形的最高點，另一個游標放置在最低點。示波器將顯示兩個游標之間的電壓差，即為峰峰值。

步驟6：記錄和分析

獲取到峰峰值后，您可以記錄數據以進行后續分析。MSO2002B示波器支持?jǐn)?shù)據保存和導出功能，方便您將測量結果導出至USB設備或通過網絡傳輸。

調節注意事項

探頭衰減設置：確保探頭的衰減比例與示波器的設置一致，以確保測量的準確性。

帶寬限制：在某些情況下，您可能需要啟用帶寬限制以減少高頻噪聲對測量結果的影響。

環境干擾：在測量過程中，注意周圍環境的電磁干擾，盡量在干擾較小的環境中進行測試。

調節泰克MSO2002B示波器的峰峰值是信號分析過程中的重要步驟。通過以上步驟，工程師可以快速、準確地獲取信號的峰峰值，從而更好地進行后續分析和判斷。掌握示波器的使用技巧，將為您的電子工程項目提供強有力的支持。

希望本文對您在使用泰克MSO2002B示波器幫助。如果您有更多疑問或需要進一步了解示波器的功能，請隨時查閱用戶手冊或聯系西安安泰測試專業人士。
