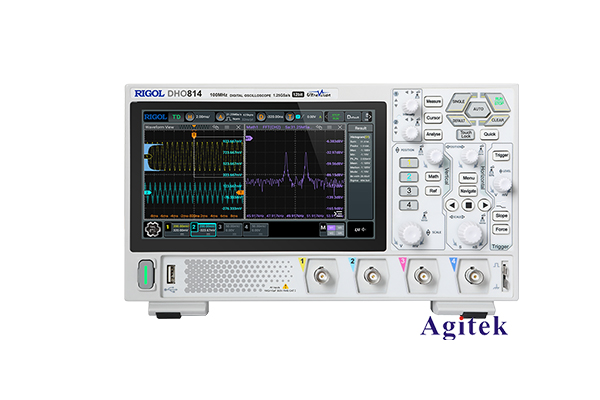

普源DHO804示波器調阻抗指南

在電子測試與測量領域，示波器是必不可少的工具。普源DHO804示波器以其出色的性能和高性價比受到廣泛歡迎。在使用示波器進行信號測量時，調節阻抗是一個重要的步驟，能夠確保測量的準確性和信號的完整性。本文將詳細介紹如何在普源DHO804示波器上調節阻抗。

1. 理解示波器阻抗

首先，我們需要了解什么是阻抗。阻抗是交流電路中電流與電壓之間的比率，通常以歐姆（Ω）為單位。在示波器中，輸入阻抗決定了示波器對被測電路的影響。普源DHO804示波器的輸入阻抗一般為1MΩ，具有良好的信號采集能力。

2. 為什么要調節阻抗

在進行測量時，輸入阻抗的匹配至關重要。若示波器的輸入阻抗與被測電路的輸出阻抗不匹配，可能會導致信號失真或反射，從而影響測量結果的準確性。通過適當調節阻抗，可以提高測量的準確性，獲得更清晰的波形。

3. 調節普源DHO804示波器阻抗的步驟

下面是調節普源DHO804示波器阻抗的詳細步驟：

步驟一：接入測試探頭

準備設備：確保示波器和被測信號源均已打開，并且測試探頭已正確連接到示波器的輸入通道。

選擇探頭倍率：根據實際測量需要，選擇合適的探頭倍率（如1X或10X）。通常情況下，10X探頭可以提供更高的輸入阻抗，并減少對被測電路的影響。

步驟二：設置示波器

進入設置界面：在普源DHO804示波器的主界面，找到“設置”選項。

選擇通道設置：選擇與探頭相對應的輸入通道（如CH1或CH2）。

調節輸入阻抗：在通道設置中，可以看到“輸入阻抗”選項。根據需要選擇“1MΩ”或“50Ω”：

1MΩ：適合大多數高阻抗信號測量，常用于一般電子電路。

50Ω：適合高頻信號測量，減少信號反射，適用于射頻電路。

步驟三：確認設置并測試

確認設置：完成阻抗設置后，返回主界面，確保所有參數已正確配置。

進行測量：現在可以開始測量被測信號。觀察示波器顯示的波形，確認信號是否清晰、穩定。

4. 注意事項

在調節阻抗時，有幾個注意事項需要牢記：

信號源的特性：在選擇輸入阻抗時，需考慮被測信號源的輸出阻抗。如果信號源的輸出抗為50Ω，建議使用示波器的50Ω設置。

探頭的使用：使用10X探頭時，確保示波器的探頭設置與探頭倍率一致，以實現最佳性能。

觀察波形：在測量過程中，仔細觀察波形變化，確保無明顯失真或反射現象。

調節普源DHO804示波器的阻抗是確保信號測量準確性的關鍵步驟。通過正確的設置，可以有效減少信號的反射和失真，為后續的分析和測試提供可靠的數據支持。希望本文能幫助您更好地使用普源DHO804示波器，提升您的測量效率和準確性。如有其他疑問或需要進一步的指導，歡迎隨時咨詢西安安泰測試相關技術支持。
