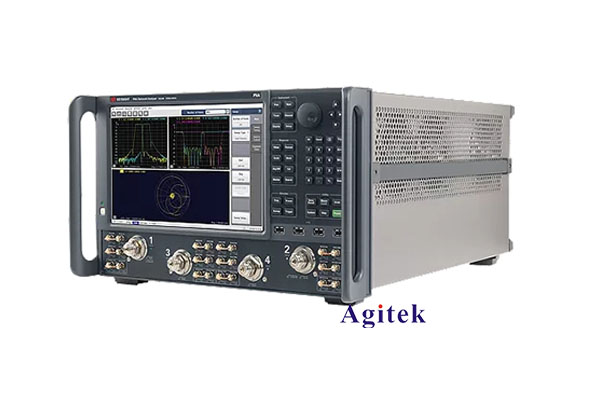

是德N5244B矢量網絡分析儀如何輸出單音信號？

作為一款功能強大的矢量網絡分析儀，N5244B能夠滿足各種測試需求。其中，輸出單音信號是網絡分析儀的基本功能之一，方便用戶對設備進行快速檢查和故障診斷。下面我們就來詳細了解一下N5244B矢量網絡分析儀如何輸出單音信號。

一、 準備工作

在進行單音信號輸出之前，我們需要先確保網絡分析儀已經正確連接并通電。用戶可以通過前面板或遠程控制的方式操作儀器。需要特別注意的是，確保測試端口與被測設備之間的連接正確無誤，以免造成儀器或被測設備的損壞。

二、 設置單音信號參數

1. 選擇單音信號源

N5244B矢量網絡分析儀擁有兩個可獨立操作的射頻源，用戶可以選擇其中一個作為單音信號源。進入"源"菜單，選擇所需的源編號即可。

2. 設置頻率

通過"頻率"菜單，用戶可以設置單音信號的工作頻率。N5244B支持100kHz至50GHz的廣泛頻率范圍，滿足不同應用場景的需求。可以輸入具體的頻率數值，也可以使用頻率掃描功能逐步調整。

3. 設置功率

進入"功率"菜單，用戶可以設置單音信號的輸出功率。N5244B支持-45dBm至+10dBm的廣泛功率范圍，能夠滿足大部分測試需求。可以輸入具體的功率數值，也可以使用功率掃描功能進行調整。

4. 設置其他參數

除了頻率和功率，用戶還可以根據實際需要設置單音信號的其他參數，如相位、調制方式等。這些參數的設置可以在相應的菜單中完成。

三、 輸出單音信號

1. 啟用射頻輸出

在設置好單音信號參數后，用戶需要在"RF輸出"菜單中將射頻輸出打開，以使單音信號從測試端口輸出。

2. 觀察輸出波形

用戶可以通過連接示波器或頻譜分析儀等測試設備，觀察單音信號的波形及頻譜特性，以確保信號輸出正常。

3. 調整參數

如果觀察到輸出信號存在異常，可以適當調整頻率、功率等參數，直至獲得理想的單音信號。

四、 應用場景

N5244B矢量網絡分析儀輸出的單音信號可以廣泛應用于以下場景:

1. 設備檢查

將單音信號接入被測設備，可以快速檢查設備的性能，如增益、失真等指標。

2. 故障診斷

通過單音信號的輸出，可以幫助定位設備中的故障點，為后續維修提供依據。

3. 調試優化

調整單音信號的頻率、功率等參數，可以幫助用戶優化設備的性能，達到預期指標。

4. 校準測試

單音信號可用于校準測試設備，確保測量結果的準確性。

總之，N5244B矢量網絡分析儀輸出單音信號的功能簡單易用，能夠幫助用戶快速完成設備檢查、故障診斷等任務，提高工作效率。只要掌握好相關操作步驟，相信使用者一定能夠從中獲益。
