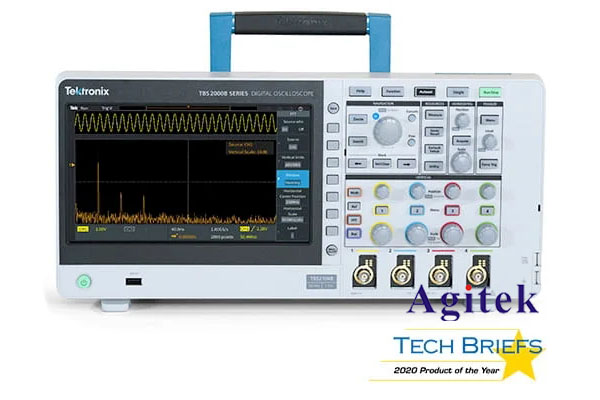

泰克示波器如何捕捉上升沿？

示波器是電子工程領域中非常常見和重要的儀器，它可以對電氣信號的波形、頻率、幅度等參數進行測量和分析。在示波器的眾多功能中，捕捉信號的上升沿和下降沿是非常基礎而又重要的一項。上升沿和下降沿的捕捉不僅能反映電路的動態特性，還可以用于電路的故障診斷和性能優化。那么，泰克示波器究竟是如何捕捉上升沿的呢?讓我們一起探討一下。

1. 觸發設置

捕捉上升沿的第一步就是設置合適的觸發條件。觸發是示波器工作的基礎，它決定了示波器何時開始捕捉和顯示波形。對于捕捉上升沿，我們通常需要將觸發模式設置為"上升沿"。這樣示波器就會在輸入信號上升通過設定的觸發電平時開始捕捉波形。

除了觸發模式，觸發電平的設置也很重要。觸發電平決定了示波器開始捕捉的時間點。通常我們會將觸發電平設置在上升沿的中間位置，這樣可以保證上升沿被完整地捕捉到。

2. 時基設置

除了觸發設置，時基設置也對上升沿的捕捉有很大影響。時基決定了示波器水平方向上的時間分辨率，即每個格子代表的時間長度。合適的時基設置可以確保上升沿被清晰地顯示出來。

如果時基設置過快，上升沿會顯得太"瞬間"，不易觀察和測量。而如果時基設置過慢，上升沿會被壓縮成一條近乎垂直的線段，同樣難以觀察和測量。因此，我們需要通過調整時基設置，找到一個能夠清晰顯示上升沿的最佳值。

3. 采樣率設置

采樣率也是影響上升沿捕捉的一個重要參數。采樣率決定了示波器每秒鐘采集輸入信號的次數，它直接關系到波形的時間分辨率和細節。

對于捕捉上升沿這樣的快速變化信號，我們需要設置較高的采樣率，以確保采樣點足夠密集，能夠充分反映上升沿的細節。通常情況下，采樣率應該至少為輸入信號帶寬的2-5倍。

4. 探頭選擇

探頭的選擇也會影響上升沿的捕捉效果。不同類型的探頭有不同的帶寬和電容特性，這直接決定了它們對高頻信號的響應能力。

對于捕捉上升沿這種快速變化的信號，我們需要選用帶寬足夠高的探頭，以免因探頭帶寬不足而出現失真或過沖現象。此外，探頭的電容也應盡可能小，以減少對被測電路的負載影響。

通常情況下，我們會選用主動探頭或低電容無源探頭，它們能夠提供較高的帶寬和較低的電容，從而更好地捕捉上升沿。

5. 波形存儲和分析

除了上述的設置，示波器本身的波形存儲和分析功能也能幫助我們更好地觀察和測量上升沿。

許多示波器都具備波形存儲功能，可以將捕捉到的波形保存下來供后續分析。這樣我們就可以仔細觀察上升沿的細節，并進行各種測量，如上升時間、過沖量等參數。

此外，示波器還可以提供各種波形分析工具，如光標測量、自動測量等，進一步幫助我們分析上升沿的特性。

綜上所述，通過合理設置觸發、時基、采樣率以及選用合適的探頭，再輔以波形存儲和分析功能，泰克示波器就可以非常出色地捕捉和分析信號的上升沿。這不僅對電路的故障診斷和性能優化非常有幫助，也是示波器使用中的一項基本技能。
