矢量網絡分析儀測輸入輸出延時的方法

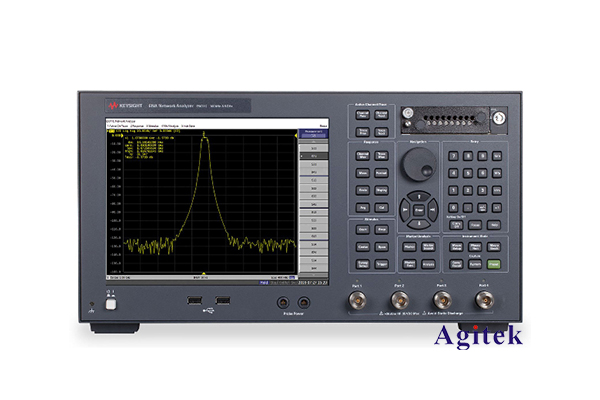

矢量網絡分析儀(VNA)是電子測試領域中廣泛應用的重要儀器，可以對各種射頻和微波設備進行全面的參數測試。其中，測量設備的輸入輸出延時是非常重要的一項指標，能夠反映設備的頻響特性和動態性能。本文將介紹如何使用VNA測量輸入輸出延時的具體方法。

1. 延時測量的重要性

設備的輸入輸出延時反映了信號在設備內部傳輸?shù)臅r間延遲，是反映設備頻響特性的重要參數。對于數字通信系統、高速信號處理電路、雷達系統等應用，輸入輸出延時的精確測量非常關鍵。過大的延時會導致系統性能下降，嚴重影響系統的正常工作。因此，準確測量輸入輸出延時對于設備的性能評估和優化設計至關重要。

2. VNA測量輸入輸出延時的原理

VNA可以通過測量S參數來獲取設備的幅頻和相頻特性。其中，S21參數反映了輸入信號到輸出信號之間的傳輸特性，包括幅度和相位信息。通過分析S21參數的相位頻響曲線，就可以計算出設備的輸入輸出延時。

具體來說，設備的輸入輸出延時τ可以表示為:

τ = -dΦ/dω

式中，Φ為S21參數的相位，ω為角頻率。通過測量S21相位隨頻率的變化關系，就可以求出設備的輸入輸出延時。

3. VNA測量輸入輸出延時的步驟

使用VNA測量輸入輸出延時的具體步驟如下:

(1) 校準VNA，消除測試線纜和環境因素的影響。

(2) 將待測設備連接到VNA的輸入輸出端口。

(3) 設置VNA的頻率掃描范圍，涵蓋待測設備的工作頻帶。

(4) 測量S21參數的幅頻和相頻特性。

(5) 根據S21相位隨頻率的變化關系，計算得到設備的輸入輸出延時。

4. 延時測量的注意事項

在使用VNA測量輸入輸出延時時，需要注意以下幾點:

(1) 校準VNA時要盡可能地消除測試線纜的影響，確保測量結果的準確性。

(2) 根據待測設備的實際工作頻帶，設置VNA的頻率掃描范圍，以獲取足夠的相位信息。

(3) 測量時要注意保持測試環境的穩定性，避免外部干擾對測量結果的影響。

(4) 計算延時時要注意相位變化率的單位換算，確保延時計算的正確性。

5. 應用案例

下面以一款射頻放大器為例，介紹使用VNA測量其輸入輸出延時的具體過程。

首先，將放大器連接到VNA的輸入輸出端口，設置VNA的頻率掃描范圍為1-6GHz。測量得到放大器的S21參數幅頻和相頻特性曲線。

然后，根據S21相位隨頻率的變化關系，計算得到放大器的輸入輸出延時為2.5ns。

該延時信息可用于評估放大器在高速數字系統中的性能，為進一步的電路優化提供依據。

矢量網絡分析儀是測量設備輸入輸出延時的有效工具。通過分析S參數的相位特性，可以準確計算出設備的輸入輸出延時。這一測量方法廣泛應用于射頻微波電路、高速數字系統等領域，為設備的性能評估和優化設計提供了重要依據。
