1、產品介紹

AT-EM-ART 納米發電機程控系統可實現對吉時利靜電計和阿爾泰3100N系列和3200N系列采集卡的程控，通過此系統軟件您可以單獨程控靜電計進行數據的采集，同時還可以利用NI采集卡作為采集主體對測試獲取的電壓、電流等信號進行高頻率采樣并實時顯示采集信號的波形圖。

2、產品特點

可遠程進行儀器控制，方便用戶任意時間、任意地點的操作。

可根據用戶的實際需求和測試環境，進行定制化開發。

可自由切換采集主體，可以直接從靜電計讀取采集數據也可以從萬用表讀取采集數據。

可自動保存測試信息，方便隨時查詢。

系統支持測試數據自動保存為.csv、.txt 等格式。

操作方便簡單，效率高，即使對不懂儀器的用戶來說也可直接用該系統控制儀器。

3、產品功能

3.1測試功能

AT-EM-ART 納米發電機程控軟件支持電壓、電流、電阻、電荷共四項測試功能，并支持實時數據與全部數據的圖像表征，勾選自動存儲可自動保存測試數據結果。

3.2兼容產品

AT-EM-ART 納米發電機程控軟件可兼容的靜電計：

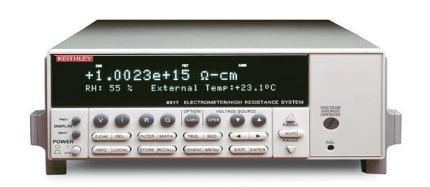

.吉時利（Keithley）

系統兼容 Keithley 6517B、6514 靜電計。

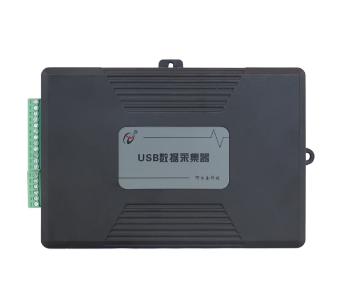

 AT-EM-ART 納米發電機程控軟件可兼容的NI采集卡：

ART3100N系列 20KS/s采樣率

ART3200N系列 500KS/s采樣率

系統兼容ART-3100N系列采集卡。

3.3硬件拓?fù)鋱D

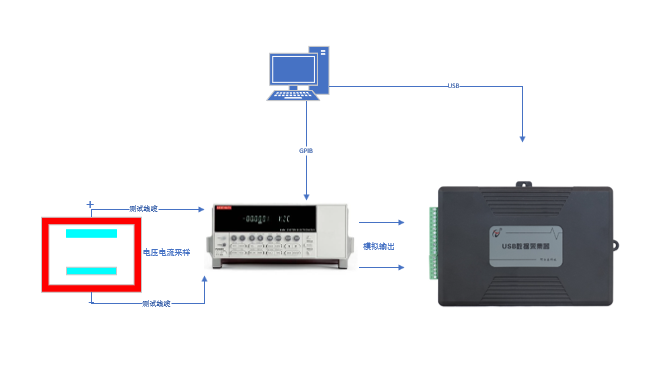

納米發電機測試系統主要由工控機、靜電計、ART采集卡、測試線纜、通訊線纜組成，硬件拓?fù)鋱D如下所示：

首先手動連接好測試所需通訊線纜和測試線纜。用靜電計對待測納米發電機進行測量采樣，然后通過靜電計內置的模擬輸出端口連接至ART-采集卡對應的電壓測量端口，選擇合適的量程檔位，就可以對納米發電機電壓、電流等信號進行高速采集，并繪制對應的波形圖。

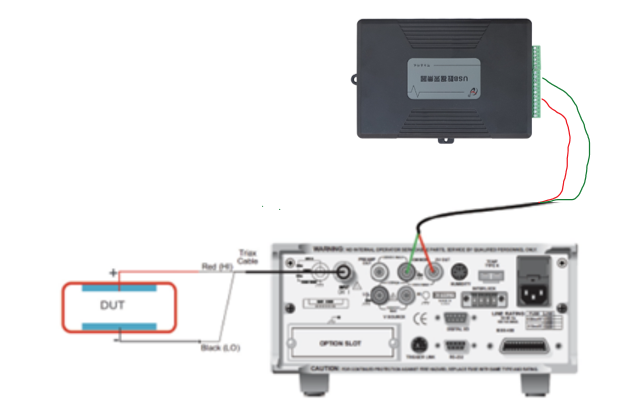

如圖將 6517B 或 6514 靜電計的模擬輸出口 ANALOG OUTPUT 端口接線到NI采集卡的 電壓測量端口，ART采集卡通過USB 接口線纜接到電腦USB接口。

3.4用戶使用流程圖

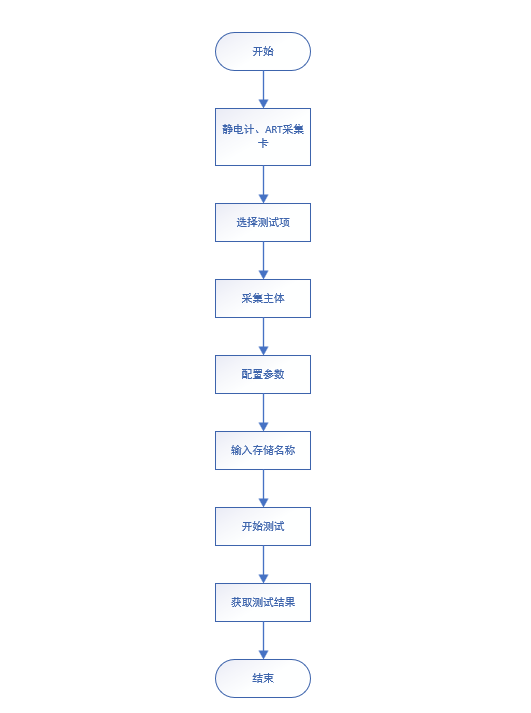

AT-EM-ART納米發電機程控軟件使用流程，如下圖所示：
