產品簡介

AT-5000 LCR 自動測試系統可根據不同被測產品選擇不同的測試項目，電容的測試項目有電容值、損耗正切角、漏電流、內阻、阻抗以及 ESR；電阻的阻值和電感的電感值。系統通過對 LCR 數字電橋和絕緣電阻測試儀的遠程控制，完成被測產品的測試項目的設置、參數配置、自動測試和對測試結果的自動保存。為方便測試管理，系統提供用戶管理模塊，所有測試產品的工程師必須登錄系統才可進行下一步操作，不但可以提高產品不良的追溯效率，而且對人員的管理更加系統化。

產品特點

可以實現對電容值、損耗正切角、漏電流、內阻、阻抗以及 ESR 的自動化測試。

電容值、損耗正切角、漏電流、內阻、阻抗以及 ESR 在被測試過程中的數據進行實時采集和顯示。

用戶可通過選擇不同的測試儀器完成對產品的測試。

系統中測試參數的配置可根據測試項目的不同進行相應的設置。

用戶可根據不同被測產品選擇不同的測試項目。

產品測試信息可實時編輯，所有測試數據均保存至本地，方便隨時查詢。

自動生成測試報告，用戶可根據需要定制報告模板。

操作簡單，節約人力資源，提高了測試效率。

產品功能

基于硬件

AT-5000 LCR 自動測試系統所使用硬件如下：

1.控制模塊（電腦或筆記本）

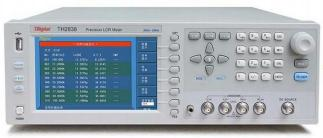

2.LCR 數字電橋

3.絕緣電阻測試儀

4.被測產品（電容、電阻或電感）

產品結構

LCR 自動測試系統由控制軟件和硬件組成，控制模塊主要完成和儀器的通信并控制儀器完成自動化測試和數據的采集，系統結構框圖如圖 所示，每個模塊的詳細組成如圖 3.8 所示。

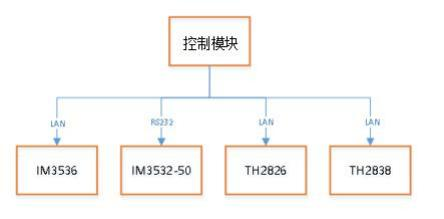

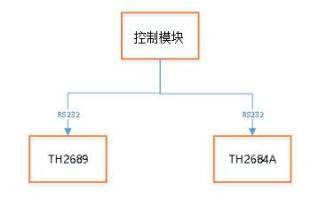

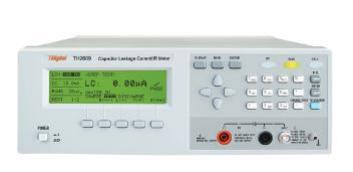

（1）測試儀器包含 LCR 數字電橋、絕緣電阻測試儀，主要完成對產品測試參數的設置和測試項目的測試。LCR 數字電橋包含的型號如：IM3536、IM3532-50、TH2826 等，和控制模塊的通訊如圖 3.8 所示。絕緣電阻測試儀如：TH2689 等，與控制模塊的通訊如圖所示。

（2）被測產品包含電容、電阻和電感。

系統使用流程圖
