電源、便攜性和性能

PicoScope 3000系列USB供電的PC示波器體積小、重量輕、便攜，可以輕松放入筆記本電腦包中，同時提供一系列高性能規格。

這些示波器提供2或4個模擬通道和內置功能/任意波形發生器。MSO型號增加了16個數字頻道。關鍵性能規范：
? 200 MHz模擬帶寬
? 1 GS/s實時采樣
? 512 MS緩沖存儲器
? 每秒100000個波形
? 16通道邏輯分析儀（MSO型號）
? 解碼30多種標準串行協議
? 任意波形發生器
? USB 3.0已連接并通電
? 串行解碼和掩碼測試作為標準
? Windows、Linux和Mac軟件
在高級PicoScope軟件的支持下，這些設備為許多應用程序提供了理想的、經濟高效的包，包括嵌入式系統設計、研究、測試、教育、服務和維修。

高帶寬和采樣率

盡管體積小巧，成本低廉，但在帶寬高達200 MHz的情況下，性能不會有任何妥協。該帶寬與高達1GS/s的實時采樣率相匹配，允許詳細顯示高頻。對于重復信號，使用等效時間采樣（ETS）模式可以將最大有效采樣率提高到10 GS/s。
其他示波器具有高的最大采樣率，但如果沒有深度記憶，它們就無法在長時間內維持這些采樣率。PicoScope 3000系列提供高達5.12億個樣本的存儲深度，比該價格范圍內的任何其他示波器都多，這使PicoScope 3406D MSO能夠以1 GS/s的速度采樣，一直到50 ms/div（總捕獲時間為500 ms）。
管理所有這些數據需要一些強大的工具。這里有一組縮放按鈕，還有一個概覽窗口，您可以通過簡單地用鼠標或觸摸屏拖動來縮放和重新定位顯示器。放大倍數可能達到幾百萬。波形緩沖、屏蔽極限測試、串行解碼和硬件加速等其他工具與深度存儲器配合使用，使PicoScope 3000系列成為市場上最強大的示波器之一。

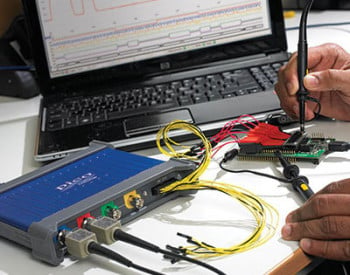

混合信號能力/邏輯分析儀

 PicoScope 3000D系列混合信號示波器包括16個數字輸入，因此您可以同時查看數字和模擬信號。

數字輸入可以單獨顯示，也可以以總線式顯示中顯示的二進制、十進制或十六進制值的命名組顯示。可以為每個8位輸入端口定義一個從-5 V到+5 V的單獨邏輯閾值。數字觸發器可以通過任何位模式激活，并在任何輸入上進行可選轉換。高級邏輯觸發器可以設置在模擬或數字輸入通道上，或者同時設置在兩者上，以實現復雜的混合信號觸發。

數字輸入為串行解碼選項帶來額外的功率。您可以同時解碼所有模擬和數字通道上的串行數據，最多可提供20個數據通道。例如，您可以同時解碼多個SPI、I2C、can總線、LIN總線和FlexRay信號！

混合信號示波器/邏輯分析儀（滾動紅色圓圈進行說明）

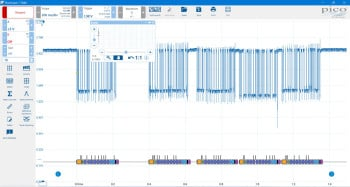

串行總線解碼及協議分析

PicoScope可解碼1-Wire、ARINC 429、can和can FD、can XL、DALI、DCC、DMX512、以太網10Base-T和100Base-TX、FlexRay、I2C、I2S、I3C、LIN、PS/2、曼徹斯特、MIL-STD-1553、MODBUS、SENT、SPI、并行總線、PMBus、正交、SBS數據、SENT快/慢、SMBus、SPI MISO/MOSI、SPI SDIO、UART（RS-232/RS-422/RS-485）和USB 1.1協議數據作為標準，隨著更多協議的開發和未來可用的免費軟件升級。

圖形格式以數據總線時序格式顯示解碼數據（十六進制、二進制、十進制或ASCII），位于公共時間軸上的波形下方，錯誤幀標記為紅色。這些幀可以放大以調查噪聲或信號完整性問題。
表格式顯示解碼幀的列表，包括數據以及所有標志和標識符。可以設置過濾條件以僅顯示感興趣的幀，或搜索具有指定特性的幀。“統計信息”選項顯示有關物理層的更多詳細信息，如幀時間和電壓電平。PicoScope還可以導入電子表格，將數據解碼為用戶定義的文本字符串。

任意波形和函數生成器

所有PicoScope 3000D設備的前面板上都有一個內置函數發生器（正弦、方形、三角形、直流電平、白噪聲、PRBS等）。PicoScope 3000D MSO型號的連接器位于后面板上。
除了設置電平、偏移和頻率的基本控件外，更高級的控件還允許您掃描一系列頻率。與頻譜峰值保持選項相結合，這成為測試放大器和濾波器響應的強大工具。
觸發工具允許在滿足各種條件時輸出波形的一個或多個周期，例如范圍觸發或掩碼限制測試失敗。

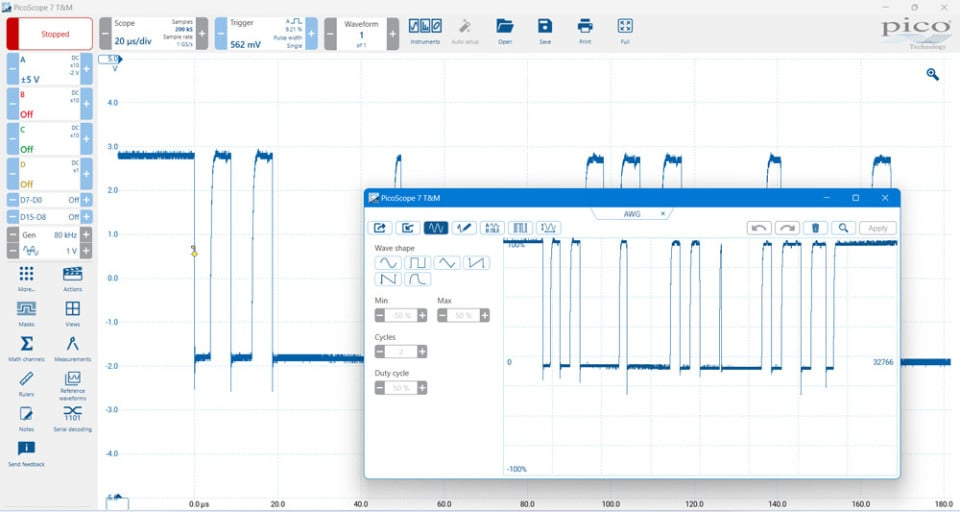

還包括一個14位80MS/s的任意波形發生器（AWG）。AWG波形可以使用內置的AWG編輯器創建或編輯，從示波器軌跡導入，或從電子表格加載。

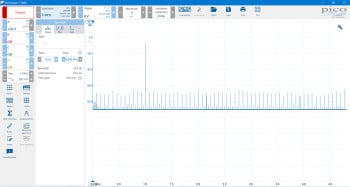

FFT頻譜分析儀

頻譜視圖繪制了振幅與頻率的關系，非常適合查找信號中的噪聲、串擾或失真。PicoScope中的頻譜分析儀屬于快速傅立葉變換（FFT）類型，與傳統的掃頻頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。

通過全套設置，您可以控制譜帶（FFT倉）的數量、窗口類型、縮放（包括對數/對數）和顯示模式（瞬時、平均或峰值保持）。
您可以在同一數據的示波器視圖旁邊顯示多個頻譜視圖。顯示器上可以添加一套全面的自動頻域測量，包括THD、THD+N、SNR、SINAD和IMD。掩碼極限測試可以應用于頻譜，您甚至可以將AWG和頻譜模式一起用于執行掃頻標量網絡分析。

信號完整性

大多數示波器都是有價格的。PicoScopes是按照規范構建的。
精心的前端設計和屏蔽降低了噪聲、串擾和諧波失真。多年的示波器設計經驗可以看出帶寬平坦度和低失真的改善。
我們為我們產品的動態性能感到自豪，與大多數示波器制造商不同的是，我們詳細發布了我們的規格。結果很簡單：當你探測電路時，你可以相信你在屏幕上看到的波形。

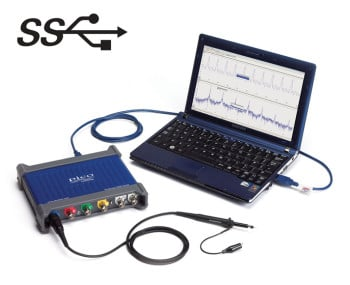

USB連接

USB連接不僅可以實現高速數據采集和傳輸，還可以快速方便地打印、復制、保存和通過電子郵件發送現場數據。USB供電消除了攜帶笨重外部電源的需要，使該套件對移動中的工程師來說更加便攜。

PicoScope 3000系列示波器具有SuperSpeed USB 3.0連接，使已經優化的數據傳輸過程和波形更新速度更快。USB 3.0連接的其他好處包括在使用SDK時更快地保存波形和更快的無間隙連續流傳輸，最高可達125 MS/s，同時該范圍仍然與舊的USB系統向后兼容。
