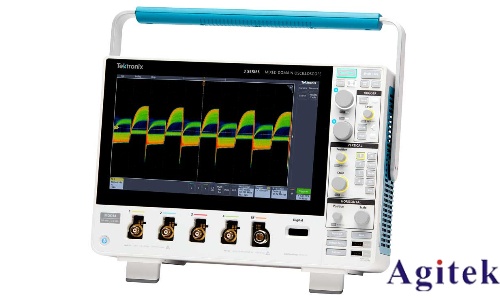

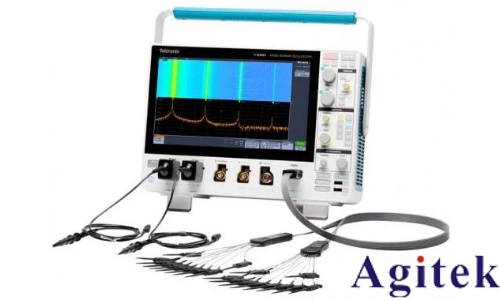

泰克4系列B混合信號示波器入門手冊

這是一篇關于Tektronix 4系列B混合信號示波器MSO44B和MSO46B快速入門手冊的文章，主要介紹了儀器的安全信息、操作要求、配置方法以及基本操作等內容。以下是對這些核心內容的簡要概述：

1. 重要安全信息:

常規安全概要：包括使用合適的電源線、產品接地、斷開電源、正確連接和斷開連接、遵守終端額定值等。

避免火災或人身傷害：強調使用專用電源線、確保產品接地、正確操作電源線等。

探頭和測試引線：提醒用戶連接探頭或測試導線前確保電源線已連接至正確接地的電源插座，并注意高電壓。

2. 操作要求:

環境要求：工作溫度0℃至+50℃，濕度5%至90%（無冷凝），工作海拔最高3000米。

電源要求：電源電壓100V-240VACRMS，電源頻率50/60 Hz，功耗≤400W。

輸入信號要求：模擬輸入通道最大輸入電壓300VRMS，數字輸入通道最大輸入電壓±42Vp等。

3. 配置儀器:

下載并安裝最新的儀器固件：通過tek.com/software下載最新固件，解壓縮后復制到U盤并插入示波器USB端口進行安裝。

安裝選件升級許可證：將許可證文件復制到U盤，插入示波器，選擇Help > About > Install License安裝。

設置時區和時鐘讀數格式：雙擊日期/時間標記，選擇時間格式和時區。

運行信號路徑補償(SPC)：在儀器通電至少20分鐘后，點擊輔助功能 > 校準 > Run SPC。

補償TPP系列探頭：將探頭連接到輸入通道和探頭補償端子，運行探頭補償程序。

4. 基本操作:

添加要顯示的通道波形：將信號連接至通道輸入，點擊未激活通道按鈕添加通道波形。

配置通道或波形設置：雙擊通道或波形標記，打開配置菜單設置垂直刻度、偏置、耦合等參數。

自動設置以快速顯示波形：連接探頭并接入信號，點擊文件 > 自動設置或前面板自動設置按鈕。

設置采集模式：雙擊設置欄上的采集標記，選擇采集模式如高分辨率、峰值檢測等。

設置水平參數：雙擊設置欄上的水平標記，設置水平時基參數如模式、最小采樣率、水平刻度等。

添加數學、參考或總線波形：點擊添加新數學、參考或總線按鈕，選擇源和設置參數。

添加測量：點擊添加新測量按鈕，選擇測量源和類別，添加至結果欄。

配置測量：雙擊測量標記，打開配置菜單設置統計讀數、繪圖等。

添加搜索：點擊添加新搜索按鈕，設置搜索條件和源，標記波形上的搜索事件。

刪除測量或搜索標記：觸摸并按住標記，選擇刪除或從屏幕邊緣移走標記。

更改波形視圖設置：雙擊打開的刻度區域，選擇顯示模式、波形插補算法、余輝等。

顯示和配置光標：點擊添加新光標按鈕，使用多功能旋鈕或觸摸拖動光標，雙擊光標線或讀數打開配置菜單。

使用USB電纜將示波器連接至PC：在示波器上選擇輔助功能 > I/O > USB設備端口設置，連接USB電纜至儀器USB設備端口。

這篇文章為用戶提供了Tektronix 4系列B混合信號示波器MSO44B和MSO46B的基本操作指南，通過詳細的步驟說明幫助用戶安全、正確地配置和使用儀器。
