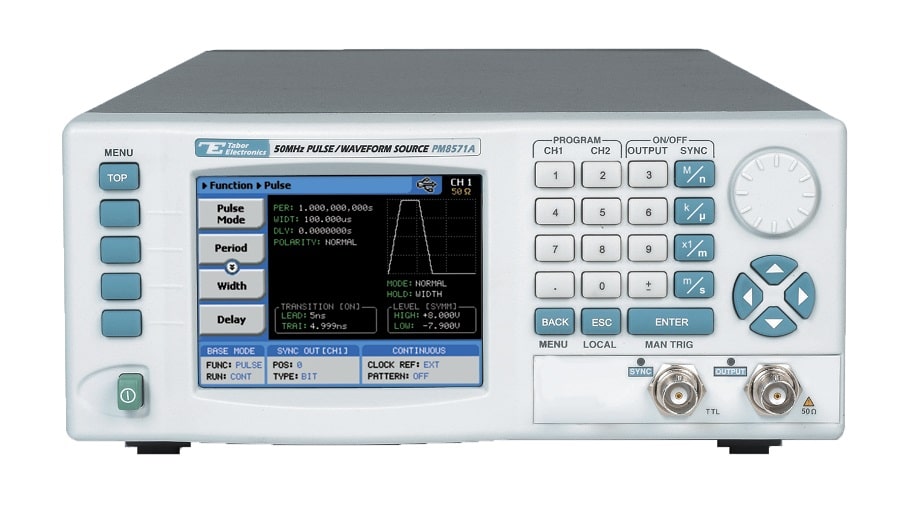

PM系列脈沖模式波形發生器

PM系列脈沖模式波形發生器，可提供完整的脈沖、標準、任意、序列和調制波形陣列，即使與設計用于生成較少類型信號的儀器相比，也具有無與倫比的性能。這款信號脈沖發生器的智能、緊湊、2U 1/2機架寬尺寸使設計人員和制造商能夠節省大量的臺式或機架空間，同時受益于高性能、帶寬、信號完整性和可靠性，并具有適應各種應用的靈活性，使Pulse Master成為重要的實驗室工具。

如果您的應用需要的不僅僅是固定占空比或可編程脈沖寬度，您可以使用任何標準或任意波形形狀來調制和控制前沿。結合所有這些功能和外部脈沖寬度控制，您將擁有一個極其通用的脈沖模式發生器。

多功能脈沖控制

如果您的應用需要的不僅僅是固定占空比或可編程脈沖寬度，那么您可以使用任何標準或任意波形形狀來調制和控制前沿。將所有這些功能與外部脈沖寬度控制相結合，您將擁有一個極其通用的脈沖生成工具。

極其精確的分辨率

需要控制脈沖轉換和放置?只需對每個通道進行編程，即可以線性或快速轉換輸出脈沖，并以 10ps 分辨率控制邊沿放置。

高速函數發生器

想把儀器用作函數發生器嗎?無需計算復雜的波形，因?yàn)?PM8572A 可以為您完成工作。選擇標準波形選項卡，然后開始生成預先計算并可立即使用的十個波形中的任何一個。包括：正弦、三角、方波、脈沖、斜坡、sinc等，頻率高達100MHz。

32Vp-p 進入開路

雖然典型的脈沖/函數發生器具有 10Vp-p 至 50 歐姆，但 PM8572A 型號在 20 歐姆(開路時為 50Vp-p)提供高達 32Vp-p 的無與倫比的輸出。最重要的是，PM8572A 輸出阻抗可以通過前面板或通過遠程簡單地編程，以滿足 UUT 要求。

觸發抖動

許多應用需要精確的觸發能力，PM系列的觸發抖動小于100ps，提供前所未有的觸發精度，使用戶能夠?qū)崿F(xiàn)各種測試場景。

存儲/調用(記憶棒/CD/DVD)

新的PM系列配備了USB主機，可以從各種存儲器存儲設備(如USB記憶棒，CD ROM和DVD)加載和保存設置和波形。這允許用戶立即將波形和設置上傳到儀器，而無需PC或筆記本電腦。

模擬舊產品

PM8572A 型為市場上銷售的新款和停產脈沖和函數發生器實施命令仿真器，為所有面臨過時和維護問題的老化自動測試系統提供平穩過渡。這一獨特的功能將允許客戶輕松地將PM8572A“插入”到無序的安捷倫、福祿克、惠普、勒克羅伊、Tabor、泰克或Wavetek型號騰出的插槽中，從而解決TPS程序員的更換問題。

波形存儲器

波形存儲器是波形所在的內部暫存器。較大的存儲組可提供更長的波形。可以將整個存儲器(高達4M)用于單個波形，也可以將長度分成更小的段。在這種情況下，許多波形可以存儲在同一個存儲器中，并在調用到輸出時一次重放一個。內存分割功能可以與序列生成器結合使用，序列生成器可以采用不同的內存段，并根據測試需要以任何順序鏈接(和循環)它們。按順序循環波形段的能力可以節省大量?jī)?nèi)存，并擴展發生器生成更長、更復雜的波形的能力。PM8572A 的每個輸出通道都有一個序列發生器，可以加載唯一的序列。

信號完整性

隨著技術的發展和每天新設備的開發，需要更快、更復雜的信號來模擬和刺激這些新設備。憑借其寬采樣時鐘發生器范圍(高達 300MS/s)、16 位垂直分辨率和寬輸出帶寬(超過 100MHz)，可以創建數學配置文件，將坐標下載到儀器并重新生成波形，而不會影響信號保真度和設計完整性。
