信號發生器雙脈沖測試：IGBT實際電應力的“試金石”

     在大功率變頻器設計中，雙脈沖測試是評估IGBT動態特性的常用手段，但它與器件實際運行的電應力是否具有可比性？這一問題關乎電力電子裝置的可靠性設計，值得深入探討。

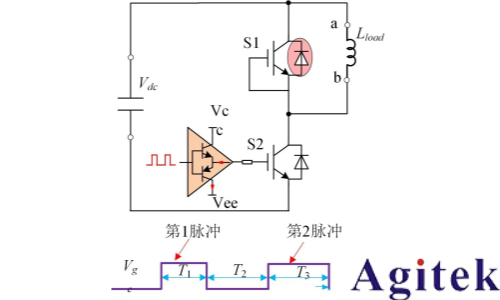

雙脈沖測試基于半橋電路原理搭建平臺，核心包含疊層母排、母線電容、待測IGBT及驅動電路，通過精準控制脈沖信號觸發器件開關，實現動態參數測量。通用測試平臺的價值明確：獲取開通/關斷延遲、開關損耗、上升/下降時間等核心參數，對比不同器件性能，驗證驅動與保護電路的適配性，還可測試器件在不同溫度及短路工況下的特性。這類平臺的母排雜散電感通常控制在幾十nH，結構簡潔可控。

但實際電力電子裝置的功率模組結構復雜，IGBT開關特性與驅動電路、母排結構深度耦合，通用平臺的測試結果往往無法直接套用。因此，基于真實功率模組的雙脈沖測試更具工程價值：精準評估關斷過電壓以確定是否需要吸收電路，驗證二極管反向恢復安全裕量，測量母排雜散電感并優化，獲取真實開關損耗以匹配散熱設計，以及測試器件串并聯時的均壓均流特性。

回歸核心問題：雙脈沖測試能否反映實際電應力？答案是肯定的，但前提是測試必須基于實際應用的逆變器功率模組，核心原因有二。

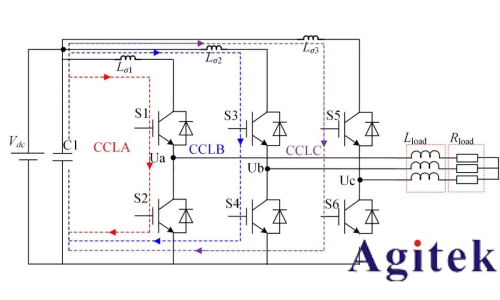

其一，逆變器功率模組結構確定后，各橋臂換流回路的雜散電感即固定，與負載大小和接線方式無關。即便三相橋臂換流回路存在物理重疊，僅會導致部分橋臂雜散電感增大，不會改變“雜散參數固定”的核心特性，而雜散電感正是影響IGBT開關電應力的關鍵因素。

其二，逆變器多數調制策略下，任一時刻僅切換一個功率器件，換流暫態過程互不干擾。器件換流暫態時間為百ns級，而穩態工作時間為百us至ms級，死區時間（數us）足以保證同一橋臂器件不會同時開關，確保單次換流過程獨立可控，與雙脈沖測試的工況完全匹配。

需要明確的是，雙脈沖測試并非“萬能鑰匙”。它僅能驗證IGBT開關過程的安全性，而器件長期可靠運行還需依賴整機功率循環測試，以評估散熱性能、控制算法穩定性、電磁干擾等綜合因素。

綜上，基于實際模組的雙脈沖測試是反映IGBT實際電應力的有效手段。新逆變器結構設計完成后，雙脈沖測試必不可少，而后續的整機功率循環測試同樣不可或缺。
