作為高性能測試儀器中的佼佼者，普源DG5352函數/任意波形發生器憑借其卓越的性能和豐富的功能廣受業內人士的青睞。作為DG535系列的升級版本，DG5352在輸出頻率、波形編輯等方面進一步提升，可滿足更加苛刻的測試和測量需求。

一. 產品概述

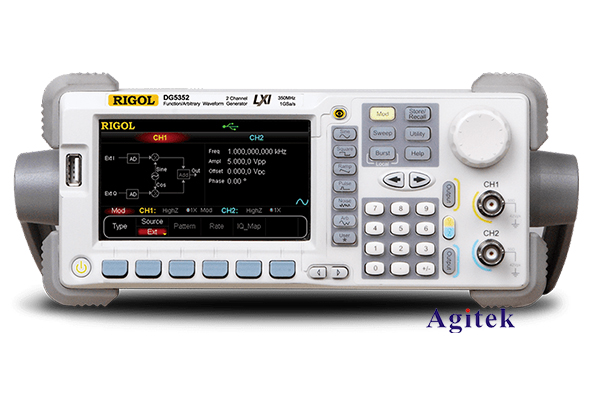

普源DG5352是一款高性能的雙通道函數/任意波形發生器，采用7英寸大尺寸彩色觸摸屏，操作界面簡潔直觀。該產品支持16種標準波形輸出，并可編輯自定義任意波形，涵蓋頻率范圍從1μHz到350MHz，可滿足從低頻到高頻的各類測試需求。此外，DG5352還內置多種調制功能和觸發模式，為用戶提供強大的信號生成和控制能力。

二. 主要技術參數

1. 輸出波形：正弦波、方波、三角波、脈沖波、噪聲等16種標準波形，以及用戶自定義的任意波形。

2. 輸出頻率：最高350MHz

3. 輸出振幅：10mVpp - 10Vpp，可連續調節。

4. 輸出偏置電壓：-5V - +5V，可連續調節。

5. 輸出阻抗：50Ω。

6. 分辨率：

   - 頻率分辨率：1μHz

   - 振幅分辨率：4位

   - 偏置電壓分辨率：1mV

7. 相位差：兩通道相位差可調節，分辨率0.001°。

8. 調制功能：AM、FM、PM、FSK四種調制模式。

9. 觸發功能：支持內部、外部、手動、總線等多種觸發模式。

10. 存儲功能：支持100組波形/參數的保存和調用。

11. 接口：USB、LAN、GPIB等多種接口，支持SCPI編程控制。

12. 工作電源：100-240VAC，50/60Hz。

三. 主要功能特點

1. 雙通道輸出：兩路輸出信號可獨立調節，支持相位差控制，滿足復雜測試需求。

2. 廣頻帶輸出：頻率范圍從1μHz至350MHz，可涵蓋從低頻到高頻的全頻段。

3. 高輸出精度：頻率分辨率達1μHz，振幅和偏置電壓分辨率分別為4位和1mV，確保輸出信號的精準性。

4. 多種調制模式：支持AM、FM、PM、FSK四種常見的調制方式，適用于各類通信電路測試。

5. 豐富觸發功能：內部、外部、手動、總線等多種觸發模式，滿足不同測試場景的需求。

6. 強大存儲功能：支持100組波形/參數的保存和調用，提高工作效率。

7. 多接口支持：USB、LAN、GPIB等接口，可實現遠程控制和數據傳輸。

8. 人性化設計：7英寸彩色觸摸屏，操作界面簡潔直觀，使用便捷。

四. 應用領域

普源DG5352函數/任意波形發生器廣泛應用于以下領域：

1. 電子電路設計與測試：為各類電路提供所需的激勵信號，如放大器、濾波器、振蕩器等的測試。

2. 通信系統測試：用于各類通信系統的調制信號產生和解調信號分析。

3. 自動化測試系統：作為測試系統的信號源，為各類測試設備提供所需的輸入信號。

4. 功率電子與電機驅動：為功率電子電路和電機驅動系統提供所需的驅動信號。

5. 教學實驗：作為教學儀器，為電子實驗課程提供所需的信號源。

6. 研發與生產：廣泛應用于電子產品的研發、調試和生產測試等環節。

總的來說，普源DG5352憑借其出色的性能和豐富的功能，在電子測試領域扮演著重要的角色，為用戶提供了一款優質可靠的信號源解決方案。
