數字示波器是任何設計、制造和維修電子設備的工程師的必備儀器。電子工程師們?cè)谌粘９ぷ髦欣貌僮鞣奖恪y(cè)量精準的數字示波器觀測各種模擬、數字信號，發現問題，解決問題，面對當今的各種設計，調試的挑戰。如何選用性能優異、價格合理的儀器是每位主管和工程師要面對的問題。

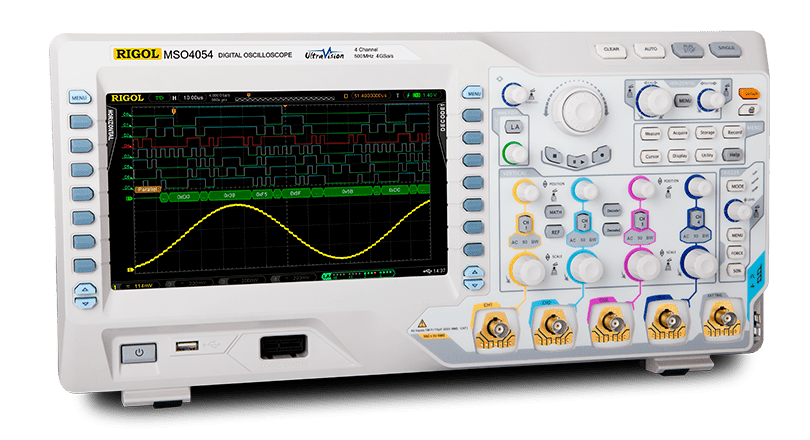

普源DS4024數字示波器(圖1)

MSO/DS4000系列數字示波器是帶寬100MHz ~ 500MHz，采樣率高達4GSa/s，同時兼具深存儲深度和高波形捕獲率的高性能通用數字示波器。

MSO/DS4000系列是針對最廣泛的主流數字示波器市場的設計、調試、測試的需求而設計的高性能數字示波器。MSO4000具備2 或4+16個通道，是針對嵌入式設計和測試領域的應用而推出的高性能混合信號示波器。

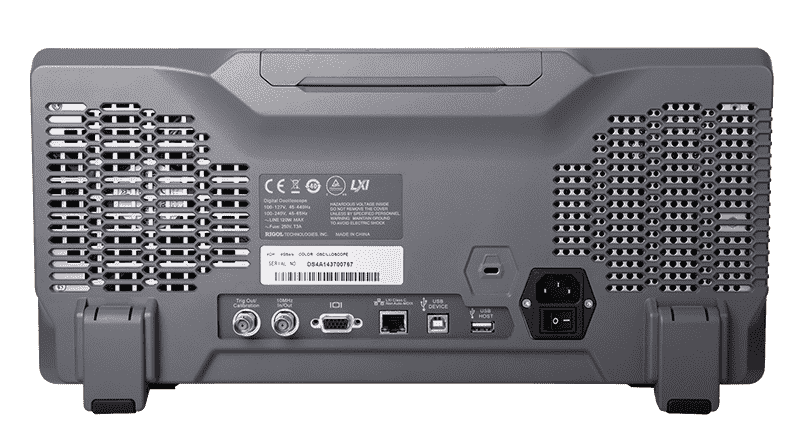

普源DS4024數字示波器(圖2)

產品特性

模擬通道帶寬100MHz，200MHz，350MHz， 500MHz實時采樣率模擬通道達4G Sa/s;數字通道達1G Sa/s(MSO)標配存儲深度模擬通道達140Mpts,數字通道達28Mpts(MSO)2或4個模擬通道;16個數字通道(MSO)波形捕獲率達110,000個波形每秒標配多達20萬幀的硬件實時波形不間斷錄制功能和波形分析功能獨創的UltraVision技術豐富的觸發和總線的解碼功能(模擬和數字通道)低底噪聲，最小垂直檔位達1 mV/div豐富的接口：USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可選)新穎精巧的工業設計，便捷的操作9英寸WVGA 256級灰度顯示高達11萬次波形捕獲率

提供高達11萬次/秒的波形捕獲率，及時發現偶發問題，縮短電路調試時間

140M標配存儲深度

標配140M的超長存儲深度(數字通道28M)，讓用戶可以全面兼顧波形全局和細節，在更長時間內保持最高采樣率，不會漏失任何波形變化

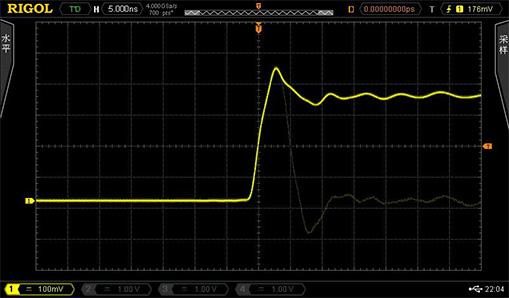

普源DS4024數字示波器(圖3)
