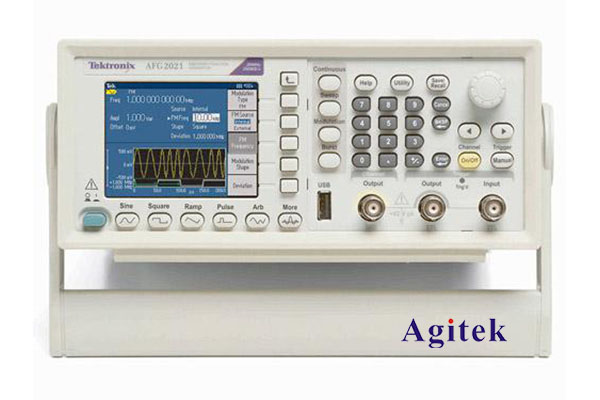

AFG2021是一款專業級的任意波形/函數發生器，它采用了先進的DDS(直接數字合成)技術，能夠產生高質量、高穩定性的各種標準和自定義波形信號。該產品不僅具有優異的波形輸出性能，還集成了豐富的調制和調控功能，為用戶提供了一款功能強大、操作簡便的儀器設備。

一、主要特性

1.波形輸出性能優異

AFG2021能夠輸出正弦波、方波、三角波等多種標準波形，頻率范圍高達50 MHz，在整個頻率范圍內都可以保持低失真、低噪音等優秀的波形質量。此外，它還可生成高達16 bit分辨率的自定義任意波形，用戶可利用隨機信號發生器、編輯器等工具自定義所需的特殊波形。

2.豐富的調制功能

AFG2021具有強大的調制功能，支持 AM、FM、PM、FSK、SWE等多種調制方式，可對輸出波形進行幅度調制、頻率調制、相位調制等，滿足用戶在通信、雷達、聲學測試等領域的需求。

3.靈活的觸發和同步模式

該產品支持內部和外部多種觸發源，可實現波形的手動、自動、外觸發等多種觸發模式。同時，還具有外同步功能，可與其他信號源實現相位鎖定，保證多路輸出信號的同步。這為用戶在測試和系統集成中提供了更靈活的應用選擇。

4.簡單易操作的用戶界面

AFG2021采用7英寸彩色觸摸屏，配合旋鈕和功能鍵，為用戶提供了友好直觀的操作界面。同時，還集成了PC控制軟件，用戶可通過USB或網口將儀器連接到計算機上，實現遠程控制和參數設置。

三、典型應用場景

1.電子電路測試

AFG2021可用于驅動、激勵各類電子電路和設備，如放大器、濾波器、傳感器等的性能測試與調試。其豐富的波形輸出和調制功能能滿足不同測試需求。

2.通信系統測試

該產品可模擬各種通信信號，如數字調制信號、脈沖信號等，廣泛應用于通信系統的開發、調試和維護。同時，它還支持外同步功能，可與其他儀器設備實現相位鎖定，用于測試通信系統的時間同步特性。

3.聲學測試

AFG2021可用于驅動揚聲器、換能器等聲學元件，通過產生各種特定波形信號，對聲學系統進行性能測試和故障診斷。其自定義任意波形功能還可用于模擬復雜的聲音信號，滿足專業音頻領域的測試需求。

4.教學與科研

該產品集成了豐富的波形輸出和調制功能，是電子、通信等專業領域教學和科研實驗的理想選擇。學生和研究人員可利用其靈活的操作界面，快捷地設置所需的各類信號，提高實驗效率。

四、技術參數

頻率范圍：1 μHz ~ 50 MHz

波形種類：正弦波、方波、三角波、脈沖波、自定義任意波形

正弦波失真度：< 0.1% (1 kHz)

輸出電壓范圍：1 mVpp ~ 10 Vpp (50 Ω)

輸出阻抗：50 Ω

存儲器：4 GB

接口：USB Host/Device、LAN、GPIB(可選)

電源：100-240 V AC， 50/60 Hz

尺寸：358 mm × 130 mm × 130 mm

重量：約 3.5 kg

綜上所述，AFG2021是一款功能全面、性能優越的任意波形/函數發生器，在電子電路測試、通信系統調試、聲學測試等領域廣受用戶好評。其先進的技術特性和豐富的應用場景，使其成為儀器設備市場上的佼佼者。
