利用任意波形發生器AFG31000實現復雜調制與實時信號仿真

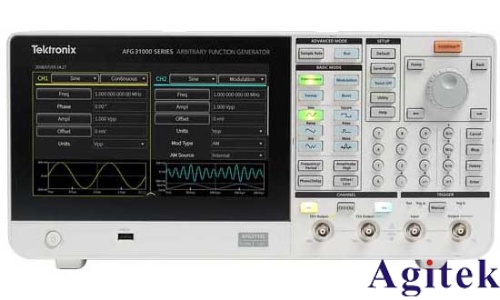

泰克AFG31000任意波形發生器憑借其卓越的信號生成能力，已成為復雜調制與實時信號仿真的核心工具，廣泛應用于通信、醫療、汽車電子等高精尖領域。其強大的功能不僅體現在基礎波形輸出，更在于對復雜調制技術的精準支持與真實場景的動態還原。

在復雜調制方面，AFG31000具備全面的調制能力。模擬調制中，AM、FM、PM均可靈活配置，適用于廣播、雷達等傳統信號仿真。尤其在FM調制中，通過精確設置頻偏與調制信號頻率，可模擬無線通信中不同信道條件下的信號響應。更為核心的是其數字調制功能，支持IQ調制，可生成16QAM、64QAM等高階調制信號。用戶可通過ArbBuilder工具導入MATLAB或CSV格式的I/Q數據，配置符號率、星座圖及誤差向量幅度（EVM），有效評估接收機解調性能，滿足5G基站OFDM信號仿真需求。

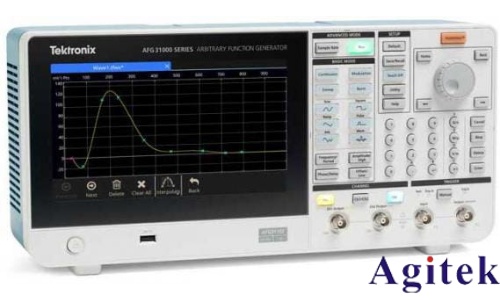

AFG31000的實時信號仿真能力尤為突出。其內置128M點大容量?jī)?nèi)存與2GSa/s高采樣率，結合可變采樣技術，實現了從納秒級脈沖到連續高頻信號的無縫重構。通過示波器捕獲真實信號（如電機啟動電流、碰撞加速度曲線），保存為CSV文件后導入設備，即可精準重現復雜動態過程。在汽車電子測試中，可模擬ABS觸發時的脈沖序列或輪速傳感器信號，實現控制單元響應測試；在醫療設備仿真中，可生成疊加高斯白噪聲的標準ECG波形，評估心電圖儀的抗干擾能力。

為保障仿真精度，AFG31000采用多技術協同的波形重建算法。自適應插值技術根據信號頻率自動切換三次樣條或小波變換插值，確保波形平滑與細節還原。內置自適應濾波器與閉環校正機制，有效抑制噪聲與硬件失真，波形保真度優于1%。同時，支持外部觸發與多設備同步，確保復雜測試場景下的時序一致性。

綜上所述，AFG31000不僅是一款信號源，更是集算法、模型與硬件于一體的仿真平臺。通過合理配置調制參數、優化波形導入流程，并結合其高精度DAC與實時處理能力，工程師可高效構建高保真的復雜信號環境，為系統驗證與性能優化提供強有力支撐。
