R&S?SGS100A 是一種可滿足自動化測試系統要求的射頻源。它可用作連續波信號源，也可作為帶集成式 I/Q 調制器的矢量信號發生器。作為矢量信號發生器時，頻率最高為 12.75 GHz，可以生成必要的數字信號。用作連續波信號源時，射頻源可作為靈活本振，也可根據移動無線電標準用于干擾測試。

主要特點：

市面上小巧的全集成式矢量信號發生器

出色的射頻性能，采用節省空間的設計

最大輸出電平典型值為 +22 dBm，可補償裝置損耗

最高 12.75 GHz 的高輸出頻率，實現廣泛的適用性

無磨損電子衰減器，實現高度可靠性

注于ATE信號源

? 市面上尺寸最小的綜合性矢量信號發生器，只有1HU，? 19"，節省測試系統空間。

? 通過PCIe總線具有極快的設置時間和高的數據吞吐量

通過PCIs總線測量的10000個頻率設置時間的柱狀圖，典型設置：AUTO

? 最大輸出功率+22 dBm（加R&S?SGS-B26電子式步進衰減器選件）可以補償固有損耗

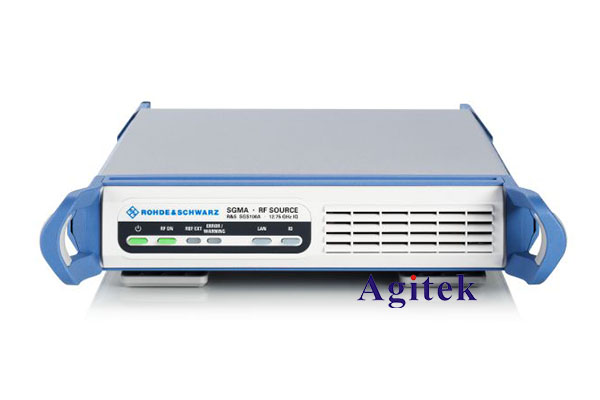

R&S?SGS100A SGMA 射頻源(圖1)

加R&S?SGS-B26電子式步進衰減器選件的最大可用連續波輸出功率測量（測量值）典型設置：AUTO

? 可選的無磨損電子式衰減器頻率可達12.75GHz

小封裝、高性能

? 高電平線性度和可重復性利于持續測試

振幅為10.55dB的3GPP TM1/64信號的電平線性度；不同的顏色代表不同的射頻頻率（測量值）。

? 低SSB相位噪聲，典型值：-130dBc（20 kHz載波偏置，f = 1 GHz, 1 Hz測量帶寬）

加R&S?SGS-B1 內部OCXO選件的SSB相位噪聲（測量值）

? 可選擇的高穩參考振蕩器可以很容易的滿足測試系統標準

極低的成本投入

? 極低的儀器成本

? 簡單的標準化設計節省維修時間，減少測試系統的不正常工作時間

? 長的校準間隔周期利于減少維護成本
