泰克示波器的FFT功能使用指南：深入解析信號頻譜

在電子測量領域，泰克示波器憑借其高精度與強大功能成為工程師的得力工具。其中，快速傅里葉變換（FFT）功能可將時域信號轉換為頻域頻譜，幫助用戶直觀分析信號的頻率成分、諧波分布與噪聲特性，廣泛應用于電源測試、通信調試和電機控制等領域。

使用FFT功能，首先需完成基礎設置。將探頭正確連接至被測信號源，調整垂直檔位與時基，確保波形清晰穩定顯示。設置合適的觸發模式（如邊沿觸發），避免因信號抖動導致頻譜失真。

接下來啟用FFT功能。在泰克示波器上，通常按下“FFT”鍵或進入“Math”菜單選擇FFT選項，即可切換至頻譜顯示模式。部分型號（如MSO6系）支持“SpectrumView”，可通過“Configure”自定義頻率范圍與刻度。

關鍵參數配置決定分析質量。窗口函數需根據信號類型選擇：周期性信號推薦使用漢寧窗（Hanning），以減少頻譜泄漏；瞬態信號可用矩形窗，而復雜信號則適合Blackman-Harris窗。頻率分辨率由RBW（分辨率帶寬）決定，降低RBW可細化頻譜，但會降低響應速度。可通過調整記錄長度或采樣率優化Δf = Fs/N。

頻譜顯示范圍可通過設置起始頻率、終止頻率或中心頻率與span進行調整。X軸可選線性或?qū)?shù)刻度，Y軸建議使用dBVRMS單位，便于觀察微小信號與動態范圍。

分析階段，利用光標功能定位頻譜峰值，讀取對應頻率與幅度。例如在電源紋波測試中，通過標記開關頻率及其諧波，評估濾波性能。支持多光標比較，實現相對幅度測量。

為提升信噪比，可啟用平均功能（1~256次），有效抑制隨機噪聲，特別適用于微弱信號檢測。同時，結合雙視圖模式，可同步觀察時域波形與頻譜，便于關聯分析。

實戰中，如分析1MHz方波信號，可觀察到基頻及奇次諧波分量；在變頻信號掃描中，通過FFT結合光標，快速確定頻率變化范圍。

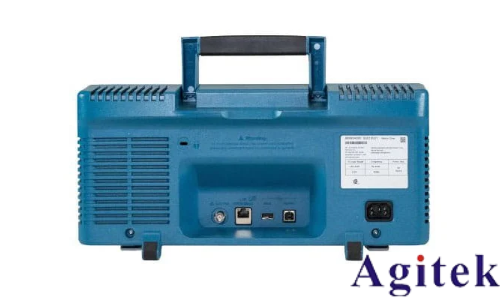

最后，建議定期校準示波器，使用HelpEverywhere系統輔助操作，并通過USB導出CSV數據，結合MATLAB等工具深入分析。

掌握FFT設置技巧，不僅提升測量精度，更為復雜系統的設計與故障診斷提供科學依據。泰克示波器的FFT功能，真正實現了“看見信號的內在結構”。
