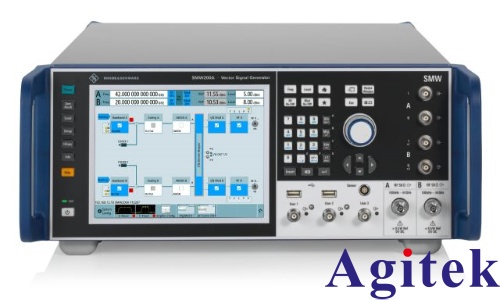

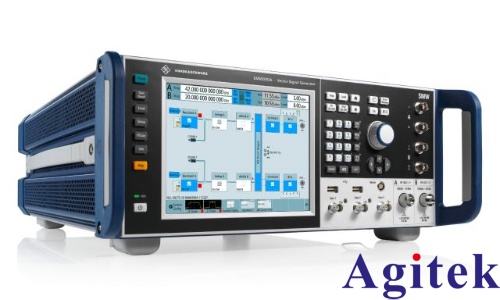

羅德與施瓦茨SMM100A信號發生器

這是一篇關于R&S?SMM100A Vector Signal Generator技術規格和性能的文檔，主要介紹了該信號發生器的頻率范圍、輸出功率、調制帶寬、信號性能、基帶特性、調制選項、數字標準支持以及遠程控制接口等詳細信息。以下是對這些核心內容的簡要概述：

1. 關鍵事實和優勢:

頻率范圍：100 kHz至44 GHz。

輸出功率：高達+18 dBm。

調制帶寬：內部RF調制帶寬可達1 GHz。

信號性能：出色的EVM和ACPR性能。

5G NR支持：支持FR1和FR2頻段的5G NR信號生成。

操作便捷：通過觸摸屏和框圖進行直觀操作。

2. 頻率和基帶模塊選項:

頻率選項：包括100 kHz至6 GHz、7.5 GHz、12.75 GHz、20 GHz、31.8 GHz和44 GHz等多種頻率范圍選項。

基帶硬件：支持高達1 GHz的RF調制帶寬，配備ARB（任意波形發生器）選項。

3. RF特性:

頻率設置：分辨率0.001 Hz，合成分辨率0.053 nHz（標稱值）。

頻率掃描：支持數字掃描，步進模式，觸發模式包括自動、單次和外部觸發。

參考頻率：頻率誤差小于1×10^-8，同步帶寬可選寬窄模式。

4. 電平特性:

電平設置范圍：-145 dBm至+30 dBm，分辨率0.01 dB。

電平掃描：支持連續掃描和步進掃描，掃描范圍0.01 dB至30 dB。

輸出阻抗：50Ω系統，電壓駐波比（VSWR）小于2.6。

5. 頻譜純度:

諧波：在特定頻率和電平下，諧波抑制小于-30 dBc。

非諧波：在特定頻率和電平下，非諧波抑制小于-80 dBc。

SSB相位噪聲：在1 Hz測量帶寬下，典型值為-96 dBc至-134 dBc。

6. 模擬調制:

幅度調制（AM）：調制深度0%至100%，調制頻率范圍DC至500 kHz。

頻率調制（FM）：最大頻偏N×10 MHz，分辨率小于200 ppm。

相位調制（PM）：最大相位偏差N×20.0 rad，分辨率小于200 ppm。

7. I/Q調制:

調制性能：支持外部寬帶I/Q輸入和內部基帶I/Q，RF調制帶寬最高達±1 GHz。

I/Q輸入：單端輸入，阻抗50Ω，最大輸入電壓±2V。

I/Q輸出：差分輸出，阻抗100Ω，輸出電壓范圍0.04V至2V。

8. 數字標準和調制系統:

5G NR：支持100 MHz帶寬，64QAM調制，誤差矢量幅度（EVM）小于1.5%。

LTE：支持ACPR和EVM測量，ACPR在特定偏移下大于70 dB。

IEEE 802.11be：支持320 MHz帶寬，MCS13調制，EVM小于-40 dB。

9. 遠程控制和接口:

遠程控制接口：支持GPIB、Ethernet/LAN、USB和RS-232接口。

命令集：SCPI 1999.5或兼容命令集。

網絡服務：VISA VXI-11（遠程控制）、Telnet/RawEthernet（遠程控制）、VNC（遠程操作）。

這篇文章為Rohde & Schwarz R&S?SMM100A Vector Signal Generator提供了全面的技術規格和性能描述，通過詳細的參數和選項介紹，展示了其在高頻、寬調制帶寬和復雜調制應用中的高性能和靈活性。
