羅德與施瓦茨SMW200A 矢量信號發生器模擬發射機測試

R&S?Pulse Sequencer 脈沖序列生成軟件與 R&S?SMW200A 矢量信號發生器可簡單輕松地模擬多發射機環境。工程師可以借此驗證和證實預警接收機性能。

您的任務

雷達預警接收機是預警 (EW) 設備的核心部分。此類設備主要用于為飛行員提供保護與預警，或保護飛機或設施等資產。設備旨在快速檢測、識別雷達信號并進行分類。為此，它將接收的信號與安裝的發射機庫進行對比，其中包含已知發射機的各種參數，例如脈沖調制 (MOP)、脈寬、載波頻率和脈沖模式。操作時通常會出現許多信號，需要迅速予以處理。在操作或危險情況下，需要了解所接收雷達信號的性質。要實現高效且有成效的預警接收機工程設計，必須在實驗室配置多臺發射機，確保真實且典型的測試環境，以便證實預警接收機能夠檢測到隱藏在密集多信號環境中的目標信號。

測試與測量解決方案

為了模擬多發射機場景，工程師結合使用 R&S?SMW200A 矢量信號發生器與 R&S?Pulse Sequencer 脈沖序列生成軟件。安裝 R&S?SMW-K306 多發射機選件后，R&S?SMW200A 可轉變?yōu)楣δ軓?qiáng)大的現代雷達信號模擬器，適用于預警接收機測試。現在，工程師可以利用這款便捷的理想工具代替大型模擬器，適用于預警接收機的完整開發周期。它可以防止延遲、設計返工，并完美平衡成本和性能。雷達工程師可以使用 R&S?Pulse Sequencer 脈沖序列生成軟件創建雷達發射機列表（參見表格）。R&S?Pulse Sequencer 脈沖序列生成軟件可以模擬多個發射機信號，并使用基于優先級的優化智能交錯算法將這些信號整合到一個輸出文件中。優勢包括：

簡單、自定義配置至多 256 臺發射機

提供優先級方案和偏置參數，可以優化并預覽交錯結果

交錯使用 I/Q 調制脈沖或脈間調制輪廓的發射機，例如脈沖重復間隔參差、射頻參差以及任何天線掃描類型或天線方向圖

交錯隨時間切換模式的發射機

導入和交錯 PDW 列表

創建帶脈間調制和 MOP 的發射機

雷達具有典型特征，例如參差或隨機變化的脈沖重復間隔 (PRI) 或參差射頻頻率（跳頻）。脈沖可以進行調制 (MOP)，例如線性調頻。MOP 和脈沖壓縮增益尤其適用于低截獲率 (LPI) 雷達，可降低每個脈沖的輻射功率。發射機特征越復雜、靈敏和先進，預警接收機越難以在許多其他發射機中檢測到它們。R&S?Pulse Sequencer 脈沖序列生成軟件可以在多發射機場景中模擬上述所有特性。在所用的測試用例示例中，該場景包含表格中列出的六個不同雷達（1 號到 6 號）。在這個測試用例中，預警接收機必須從有源商用導航雷達（1 號到 5 號雷達）中檢測出安裝在海岸線附近的陸基預警雷達（6 號雷達）。

您的預警接收機能否檢測到目標雷達發射機？

根據用戶優先級交錯發射機信號

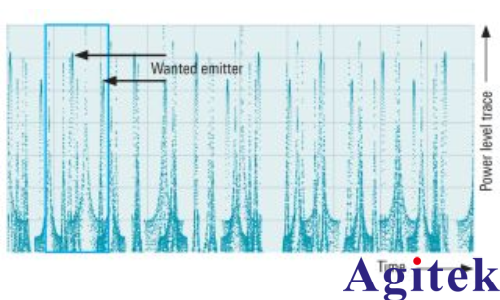

工程師希望盡量減少射頻源數量，并增加生成的雷達信號數量。為此，可以交錯各個雷達信號并生成單個組合信號。由于存在多個雷達，因此脈沖可能重疊并出現雙脈沖情況。R&S?Pulse Sequencer 脈沖序列生成軟件根據用戶定義的優化優先級方案使用相應算法交錯信號，并在脈沖重疊時調低脈沖。這可以盡量降低脈沖下降率。例如，上述雷達發射機已由 R&S?Pulse Sequencer 脈沖序列生成軟件進行交錯處理，并生成相應的多發射機信號。上圖顯示了模擬的功率電平跡線，以及六個模擬和交錯雷達信號隨時間的變化。為了展示預警接收機工作的復雜性，以下屏幕截圖中顯示了電平跡線的指示時間間隔（藍色方框）測量值。

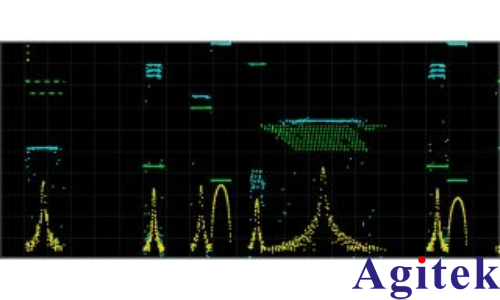

接收機必須識別出 6 號雷達發射機，但也可以檢測到所有其他雷達。現在，預警計算機需要處理以下雷達發射機信號：1 號雷達的射頻頻率出現九個數值變化，步長為 10 MHz，從而出現下圖中的頻率步長（綠點）。4 號雷達的脈沖寬度出現三個數值變化（三個藍色橫條）。5 號雷達反復開關射頻，在兩個不同的射頻頻率（綠色短橫）之間切換。在藍色方框中突出顯示目標發射機（6 號雷達）。由于采用天線掃描，該發射機的峰值功率電平不同于功率電平跡線。射頻頻率和脈沖寬度分別保持在 2900 MHz（綠色橫條）和 500 ns（藍色橫條）不變。預警計算機還必須應對主瓣外部的影響，而且部分脈沖檢測到錯誤的脈沖寬度和頻率。這可能是因?yàn)榻邮諜C(jī)帶寬較大，以及信噪比 (SNR) 隨后有所降低。

主要優勢

使用 R&S?SMW200A 在密集的多發射機環境中驗證和證實預警接收機性能

將 R&S?SMW200A 和 R&S?Pulse Sequencer 脈沖序列生成軟件轉變?yōu)楣δ軓?qiáng)大的雷達信號模擬器

使用高度捷變的雷達信號測量多發射機場景
