吉時利數字源表2400測量電導率的方法與操作指南

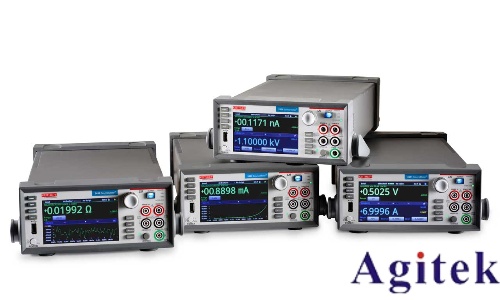

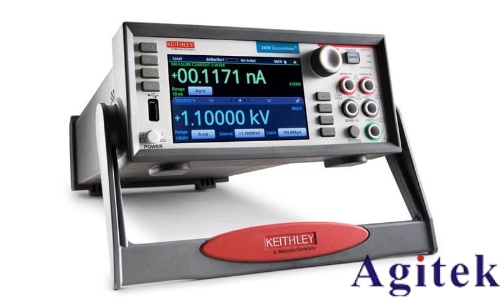

吉時利2400數字源表（SMU）作為高精度源測量單元，兼具電壓源、電流源及多功能測量能力，廣泛應用于半導體、復合材料、電解質等材料的電導率測試。本文將系統介紹其測量電導率的方法、操作步驟及關鍵注意事項，幫助用戶高效獲取準確數據。

一、測量原理與電極配置

電導率（σ）表征材料導電能力，計算公式為 σ = (1/R) × (L/A)，其中 R 為電阻，L 為電極間距，A 為電極面積。吉時利2400通過施加恒定電流并測量電壓降，結合電極幾何參數計算電導率。為降低接觸電阻與極化效應，推薦采用 四探針法：

1. 電極布局：四探針（兩對電極）間隔排列，外側兩探針施加電流，內側兩探針測量電壓，避免電流路徑與電壓測量路徑重疊。

2. 優勢：消除引線電阻與接觸電阻影響，適用于低至10?? S/cm的寬范圍電導率測量。

二、測量操作步驟

1. 硬件連接

根據樣品形態選擇電極：薄膜樣品使用彈簧探針或真空吸盤夾具；塊體樣品沉積導電銀膠或金電極（接觸電阻<1 mΩ）。

將四探針連接至儀器對應端口（電流輸出端口I+、I-，電壓測量端口V+、V-）。

2. 參數配置

開機預熱30分鐘，確保溫度穩定。

進入“Sensing”菜單，選擇“Resistance”（或“Conductance”）模式。

設定電流范圍：根據樣品電導率預估值選擇（例如10?? A/cm2至10 A/cm2），啟用自動量程（AUTO-RANGE）優化分辨率。

設置箝位值（Compliance）：若輸出電流，設定電壓箝位以防樣品擊穿；反之設定電流箝位保護儀器。

3. 校準與補償

使用標準電阻校準系統，消除儀器固有誤差。

啟用四線制測量（4-wire Kelvin），通過“OFFSET”功能補償引線電阻。

4. 數據采集

啟動“Sweep”功能進行動態掃描：設定電流/電壓掃描范圍（線性或?qū)?shù)模式）、采樣點數（建議≥500點）及延遲時間。

實時監測電導率-溫度/應力曲線，捕捉材料非線性響應。

三、關鍵注意事項

1. 溫度控制：電導率對溫度敏感（例如半導體材料溫度系數達10%/K），需配合液氮冷臺或加熱臺，同步記錄溫度數據。

2. 濕度影響：對于離子導電材料（如固態電解質），必須在手套箱或低濕度環境（<1% RH）中測試，避免水分吸附干擾。

3. 非線性修正：針對半導體或復合材料，采用I-V曲線非線性擬合（如冪律模型σ = aI?），避免歐姆定律簡化帶來的誤差。

四、數據處理與自動化擴展

1. 實時分析：利用儀器內置繪圖功能，即時觀察電導率隨參數變化的動態響應。

2. Python自動化：通過GPIB或LAN接口，結合LabVIEW或自定義腳本實現批量測試與數據存儲（例如每點時間標記的CSV文件）。

3. 阻抗譜分析：對于電解質材料，可聯用2400的EIS功能（10 mHz至1 MHz），解析離子傳輸機制。

五、典型應用場景

半導體材料表征：同步獲取載流子類型、遷移率及電導率（例如SiC、GaN器件設計）。

柔性電子測試：評估導電聚合物復合材料在不同彎曲應力下的電導率穩定性。

電池研發：量化固態電解質離子電導率（σ = 1/Z × L/A），指導材料優化。

通過規范操作與參數優化，吉時利2400數字源表可實現從微西門子到千西門子量級的精準電導率測量，為材料研發與器件性能評估提供可靠數據支撐。
