吉時利數字源表2450四象限輸出精密測試技巧

吉時利2450數字源表（SMU）作為一款高精度多功能測試儀器，其四象限輸出能力使其在電源特性分析、電池充放電測試、半導體器件表征等領域展現出獨特優勢。本文將結合四象限工作原理，深入探討精密測試中的參數配置技巧、誤差消除方法及典型應用場景，助力用戶充分發揮儀器性能。

一、四象限輸出特性解析

2450的四象限操作模式實現了電壓源/負載與電流源/負載的靈活切換。第一象限為電壓源+電流源（供電模式），第二象限為電壓源+電流阱（耗電模式），第三象限為電壓阱+電流源（反向供電），第四象限為電壓阱+電流阱（雙向耗電）。這種全象限覆蓋能力使其適用于光伏組件MPPT測試、電池充放電效率評估等復雜場景。例如，在光伏電池測試中，儀器可通過象限切換模擬不同光照條件下的I-V曲線，精確捕獲最大功率點。

二、精密測試參數配置技巧

1. 源限制設置優化

通過"Function→Source & Measurement→Limit"路徑設置電壓/電流限制值，可避免待測器件（DUT）過壓或過流損傷。例如，測試LED正向特性時，需預設電流上限防止結溫過高；在電池放電測試中，設置電壓下限可防止過放。配合Quickset一鍵設置功能，可快速配置源/測模式并鎖定參數。

2. 量程與分辨率匹配

利用自動量程（Auto Range）功能可提升測量動態范圍，但精密測試中建議手動選擇量程以消除切換延遲。例如，測量低阻值傳感器時，選用10mΩ量程比自動量程降低10%誤差。同時，啟用6?位分辨率模式可捕捉納安級電流變化，適用于納米材料表征。

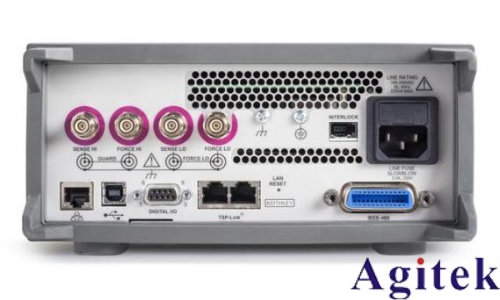

3. 四線檢測消除引線誤差

采用四線開爾文連接法，通過獨立電流激勵線（Force）和電壓測量線（Sense）隔離引線電阻。在測試1mΩ以下電阻時，四線制可將誤差從2%降至0.01%。操作時需確保Force線與Sense線長度一致，并避免交叉布線。

三、典型應用場景實戰指南

案例1：動力電池充放電效率測試

配置：象限I（充電模式）→象限II（放電模式）自動切換

參數：電壓范圍0-50V，電流范圍±10A，采樣率10kHz

技巧：啟用TriggerFlow觸發系統，設置電流閾值觸發象限切換，結合TSP腳本記錄完整充放電循環數據

案例2：LED光電特性表征

模式：電壓源+電流測（象限I）

設置：電壓掃描范圍0-5V，步長10mV，電流上限100mA

分析：通過I-V曲線拐點定位開啟電壓，結合光功率計同步測量計算光電轉換效率

四、注意事項與維護建議

靜電防護：測試高阻抗器件時，使用屏蔽線纜并接地避免靜電累積

定期校準：每6個月執行一次NIST溯源校準，重點驗證電流源穩定性

環境控制：保持25±1℃恒溫環境，消除溫度漂移對低阻測量的影響

腳本備份：定期導出TSP測試腳本至USB存儲器，防止系統故障導致配置丟失

吉時利2450的四象限輸出能力結合其高精度測量系統，為現代電子器件測試提供了強大工具。通過合理配置源限制、優化量程選擇及采用先進連接技術，用戶可顯著提升測試精度與效率。在實際應用中，結合具體場景設計測試流程，并嚴格執行操作規范，將確保儀器長期穩定運行并持續輸出可靠數據。
