Keysight示波器提升測試精度探頭選配技巧

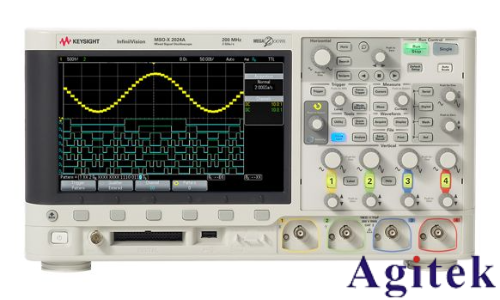

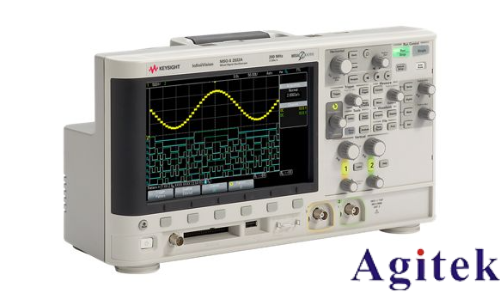

示波器作為電子測試的核心工具，其測試精度不僅取決于儀器本身，更與探頭選擇密切相關。Keysight示波器憑借卓越性能廣泛應用于各領域，合理選配探頭可顯著提升測試精度與可靠性。以下是探頭選配的六大核心技巧：

1. 帶寬匹配：遵循5倍法則，兼顧系統響應

探頭帶寬需與示波器帶寬協同匹配。對于正弦波信號，推薦探頭帶寬≥信號頻率×5，確保≥98%的幅度測試精度；對于脈沖信號，需覆蓋最高次諧波分量。若示波器與探頭帶寬差異較大（如示波器1GHz vs 探頭500MHz），系統帶寬將取決于低頻組件，導致信號失真。例如測試100MHz方波時，需選擇≥500MHz帶寬探頭，避免高頻成分衰減。

2. 阻抗適配：降低負載效應，確保信號保真

探頭輸入阻抗應與被測電路阻抗匹配。低阻抗探頭（如50Ω）適用于高速信號，高阻抗探頭（如10MΩ）適合高阻電路，避免分壓影響信號幅度。例如測量高阻抗運放輸出時，選用高阻無源探頭可減少負載效應，同時注意高頻時輸入電容的影響，優先選擇低電容探頭（<1pF）。

3. 探頭類型選擇：場景適配是關鍵

無源探頭：經濟實用，適合低頻信號；

有源探頭：高帶寬、低噪聲，適用于高頻/微弱信號；

差分探頭：抗共模干擾，適合浮動電壓測量；

電流探頭：搭配示波器測量瞬態電流。

例如測試電源紋波時，選用差分探頭可抑制地線噪聲，提升測量精度。

4. 信號特性適配：動態范圍與靈敏度平衡

低電平信號測量需關注探頭靈敏度與動態范圍。例如測量μA級電流時，優先選擇高靈敏度電流探頭，并定期消磁處理以消除直流偏置誤差。同時，避免使用長接地線，減少寄生電感干擾。

5. 系統校準與補償：消除固有誤差

使用示波器自帶的探頭補償功能，通過方波校準信號調整探頭響應。定期校準探頭與示波器，確保頻響一致性。例如發現上升沿畸變時，檢查探頭補償電容是否匹配，必要時手動調整。

6. 細節優化：減少寄生效應

縮短接地線長度（<5cm），降低高頻寄生電感；

使用磁環抑制共模噪聲；

避免探頭電纜纏繞，防止電磁耦合干擾。

例如在高頻測量中，采用SMA接口探頭替代BNC探頭，可提升連接穩定性。

探頭選配是示波器測試的基礎環節。通過合理匹配帶寬、阻抗，選擇適配場景的探頭類型，并結合校準與細節優化，可顯著提升測試精度，為研發、調試與驗證工作提供可靠保障。
