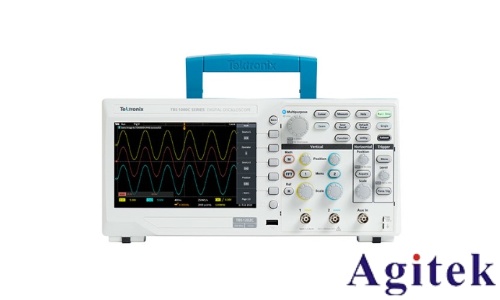

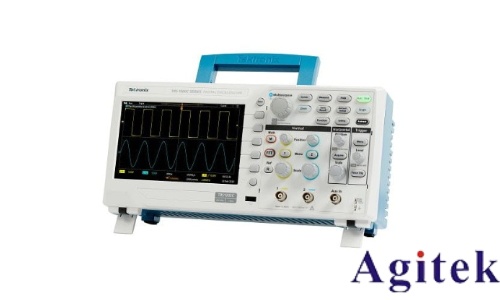

泰克TBS2000在電源測試中的實戰應用技巧

電源測試是電子工程中至關重要的一環，泰克TBS2000系列示波器憑借其高精度、多功能性和易用性，成為工程師的得力工具。本文結合實戰經驗，總結TBS2000在電源測試中的核心應用技巧，幫助提升測試效率與準確性。

一、安全設置：規避風險的第一步

在進行電源測試前，務必確認示波器與電源系統共地，避免懸浮測量導致觸電或設備損壞。若測試高壓系統，建議使用隔離變壓器或差分探頭（如THDP系列），同時關閉示波器外殼保護接地，確保操作安全。

二、探頭選擇與接地優化

1. 探頭檔位匹配：根據被測信號幅度選擇X1或X10檔位，避免高頻信號衰減或噪聲放大。

2. 接地方式：使用接地彈簧或短接地線，減少寄生電感對紋波測量的干擾。

3. 探頭補償校準：每次更換探頭或環境后，務必進行補償校準，確保測量精度。

三、紋波測量：精準捕捉電源“瑕疵”

1. 通道設置：采用“交流耦合+20MHz帶寬限制”，濾除直流分量與高頻噪聲。

2. 觸發優化：選擇邊沿觸發模式，配合波形模板觸發功能，自動捕獲紋波峰值。

3. 參數量化：利用示波器的自動測量功能（如Pk-Pk、RMS），結合頻譜分析定位噪聲源（如開關頻率諧波）。

四、開關損耗分析：提升電源效率的關鍵

同步測量電壓（差分探頭）與電流（TCPA系列電流探頭），通過示波器的數學運算功能計算開通/關斷損耗。重點觀察電壓尖峰與電流震蕩，優化柵極驅動電路設計，降低開關損耗。

五、動態負載響應測試：驗證瞬態穩定性

搭配電子負載模擬階躍負載變化，調整示波器時基觀察電壓過沖/下沖及恢復時間。利用TBS2000的長時間記錄功能，捕捉負載突變時的完整動態響應波形。

六、實戰技巧總結

1. 避免長接地線：使用彈簧接地或就近接地，減少寄生電感干擾。

2. 探頭隔離使用：測量浮地信號時，優先選擇差分探頭或電池供電示波器。

3. 校準與補償：定期校準示波器及探頭，確保測量精度。

4. 數據記錄與分析：利用示波器的波形導出功能，結合PC端軟件進行離線分析。

掌握以上技巧，工程師可高效完成電源紋波測試、開關損耗分析及動態響應評估，為電源設計優化與故障排查提供可靠數據支撐。泰克TBS2000的靈活配置與專業功能，將持續助力電源測試工作邁向更高精度與效率。
