泰克TDS2002C數字示波器測量電流波形的方法

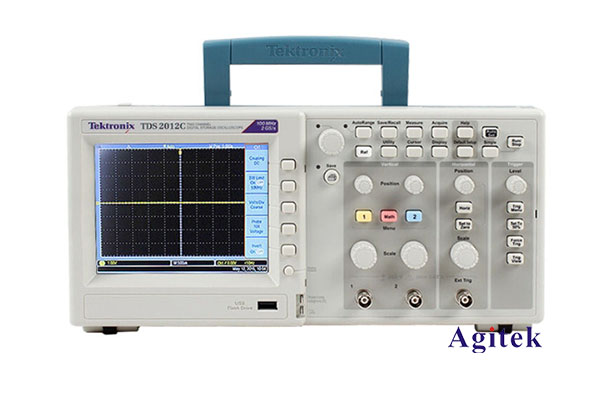

在電子設計和維修中，了解電路中的電流波形是非常重要的。這可以幫助我們診斷問題，優化電路性能。泰克TDS2002C是一款功能強大的數字示波器，可以輕松測量和分析電流波形。本文將詳細介紹如何使用TDS2002C測量電流波形的步驟。

一、選擇電流測量探頭

測量電流波形需要使用專門的電流探頭。泰克TDS2002C支持多種電流探頭，如CT1 AC電流探頭，TCPA300電流探頭等。根據待測電路的實際情況選擇合適的探頭。比如CT1探頭適用于測量小電流，TCPA300則可以測量更大電流。選擇時要注意探頭的電流量程，帶寬，接口等參數，確保能滿足測量需求。

二、連接電流探頭

1. 將電流探頭連接到TDS2002C的通道輸入端口。如果是獨立的探頭，需要先將探頭連接到儀表，再將被測電路串聯到探頭上。

2. 設置探頭的靈敏度參數。不同的探頭有不同的靈敏度，需要根據實際情況設置合適的值，以確保測量結果準確。TDS2002C可以自動檢測探頭類型并設置靈敏度。

3. 檢查探頭接地是否正確。電流探頭要與被測電路的地線良好連接，否則會影響測量精度。

三、設置波形捕獲參數

1. 選擇合適的時基檔位。根據被測電流的周期情況選擇適當的時基范圍，以確保完整捕獲一個周期的波形。

2. 調整觸發電平。觸發電平決定何時開始捕獲波形，需要根據電流波形的幅值合理設置。

3. 開啟波形平均功能。電流波形可能存在一些噪聲干擾，開啟平均功能可以濾除噪聲，獲得更平滑的波形。

4. 調整垂直檔位。根據電流波形的幅值調整垂直檔位，使波形盡可能充滿整個屏幕顯示區域。

四、測量電流波形參數

捕獲到穩定的電流波形后，可以使用TDS2002C的各種測量功能分析波形。

1. 測量波形的峰-峰值、RMS值、周期、頻率等基本參數。

2. 利用光標測量功能測量波形的特定時間點、幅度值等。

3. 采用自動測量功能，可一次性測量多項波形參數。

4. 保存波形數據，并使用TDS2000系列專用軟件進一步分析。

五、實際應用案例

以一款開關電源為例，測量其輸出電流波形:

1. 將電流探頭串聯在開關電源的輸出端。

2. 設置TDS2002C的時基為5ms/div，觸發電平為1A。

3. 捕獲到穩定的電流波形后，測量其峰值電流為5.6A，RMS電流為3.2A，頻率為100kHz。

4. 利用光標測量功能，測量電流波形的上升時間為2us，下降時間為3us。

5. 保存波形數據，并使用分析軟件進一步分析電流波形的紋波特性等。

泰克TDS2002C數字示波器通過配合專用的電流探頭，可以輕松測量和分析電路中的電流波形。合理設置測量參數，并充分利用示波器的各項測量功能，可以全面掌握電流波形的特性，為電路的設計、優化和維護提供有價值的數據支持。
