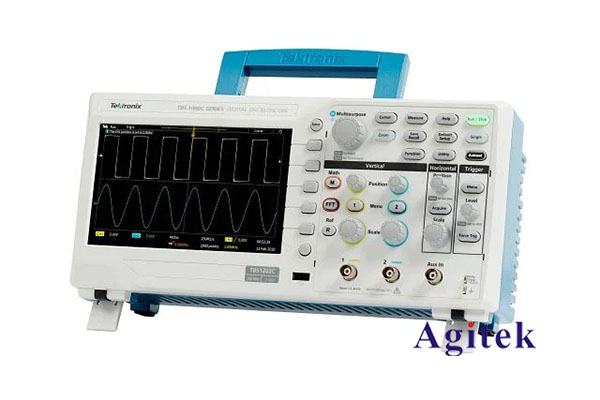

泰克示波器電壓范圍設置指南

示波器作為電子工程師和維修技術人員日常使用的電子測量?jī)x表之一，其設置和使用對于測量和分析電路信號至關重要。其中，示波器的電壓范圍設置是最基本也是最關鍵的設置之一。本文將詳細介紹如何在使用泰克示波器時，正確設置電壓范圍，以確保準確的測量結果。

一、為什么需要正確設置電壓范圍？

示波器作為電子測量?jī)x器的核心，其測量的準確性直接影響到電路工作狀況的判斷和分析。錯誤的電壓范圍設置將導致以下問題：

1. 信號過大或過小：如果電壓范圍設置過小，測量的信號將超出示波器的輸入范圍，造成信號失真或截止。如果電壓范圍設置過大，則會導致測量信號過小，無法觀察到細節。

2. 測量誤差增大：電壓范圍設置不當會降低示波器的測量精度，使得測量結果與實際電路存在較大偏差。

3. 損壞示波器輸入端：如果輸入電壓超過示波器的最大允許輸入電壓，可能會導致示波器的輸入端受損，甚至燒毀。

因此，在使用示波器時，根據實際測量電路的情況，準確設置合適的電壓范圍是保證測量結果準確性的關鍵。

二、如何在泰克示波器上設置電壓范圍

下面以泰克示波器為例，介紹如何正確設置電壓范圍：

1. 確定待測電路的電壓幅度

首先需要預估待測電路的電壓幅度范圍，這樣可以選擇合適的電壓檔位。通常可以通過以下方法獲得估值：

(1) 查閱電路原理圖或相關技術文檔，了解電路的工作電壓。

(2) 使用萬用表初步測量電路的電壓。

(3) 根據電路的性質，結合經驗進行合理預估。

2. 選擇合適的電壓檔位

在泰克示波器上，通常有以下幾種電壓檔位可供選擇：

(1) 1X、2X、5X、10X、20X、50X、100X：這些代表著示波器輸入衰減倍數，選擇合適的檔位可以測量不同幅度的信號。

(2) 2 mV/div、5 mV/div、10 mV/div、20 mV/div、50 mV/div、100 mV/div、200 mV/div、500 mV/div、1 V/div、2 V/div、5 V/div、10 V/div：這些代表示波器每格(division)對應的電壓幅度。

根據第1步預估的電壓幅度，選擇合適的檔位，使測量信號占滿示波器屏幕的80%左右，既可以觀察到信號的細節，又不會超出示波器的輸入范圍。

3. 調整垂直位置和時基

選擇好電壓檔位后，還需要調整垂直位置和時基，使信號在示波器屏幕上居中顯示，并調整時基使信號完整顯示。

4. 觀察信號并微調電壓檔位

觀察示波器顯示的信號波形，如果信號過大或過小，可以適當調整電壓檔位。通常情況下，選擇使信號幅度占滿屏幕約80%的檔位即可獲得最佳測量效果。

5. 設置耦合方式

示波器一般提供交流(AC)、直流(DC)和地(GND)三種耦合方式，根據測量需求選擇合適的耦合方式：

(1) AC耦合：可以消除直流分量，觀察交流信號的細節。

(2) DC耦合：可以觀察信號的直流和交流成分。

(3) GND耦合：可以觀察示波器的基準電平。

綜上所述，正確設置示波器的電壓范圍是獲得準確測量結果的關鍵。通過預估待測電路的電壓幅度，選擇合適的電壓檔位，并根據需要調整垂直位置、時基和耦合方式，就可以在泰克示波器上進行準確的電壓測量。掌握這些技巧，必將大大提高您的示波器使用效率和測量準確性。
