矢量網絡分析儀如何測衰減？

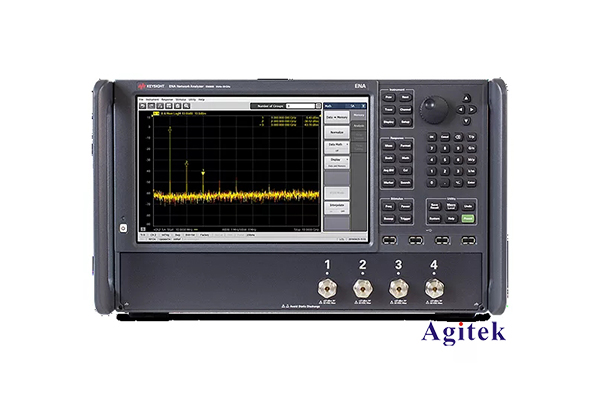

矢量網絡分析儀(Vector Network Analyzer， VNA)是一種廣泛應用于電子和通信領域的測量?jī)x器，它可以對電子元件或電路網絡的反射和傳輸特性進行精確測量和分析其中，對于信號在電路中的衰減特性的測量是 VNA 最常見和重要的應用之一。本文將重點介紹 VNA 在測量電路或元件衰減方面的原理和方法。

1. 衰減的概念與重要性

衰減是指信號在傳輸過程中幅度的減小。衰減的原因可以是信號在電路中經過電阻、電感、電容等元件時產生的損耗，也可能是由于介質損耗、輻射損耗等其他因素導致。準確測量和分析電路或元件的衰減特性對于電子電路的設計、優化和故障診斷都具有重要意義。例如，在高頻電路中，過大的信號衰減會導致信噪比下降，影響電路的性能;在傳輸線設計中，需要根據應用場景控制線路的衰減特性，以滿足系統的工作要求。

2. 矢量網絡分析儀 測量衰減的原理

VNA 利用射頻或微波信號激勵被測電路或元件，并測量其反射和傳輸特性，從而獲得被測對象的幅度和相位信息。對于衰減測量，VNA 主要關注被測對象的傳輸特性，即信號從輸入端到輸出端的幅度變化情況。

具體而言，VNA 通過測量被測對象的 S21 參數(即 2 端口的正向傳輸系數)來獲得衰減信息。S21 參數定義為：

S21 = Vout / Vin

其中，Vin 為輸入端口的電壓，Vout 為輸出端口的電壓。S21 參數的幅度(|S21|)即反映了被測對象的傳輸衰減特性。

通常情況下，衰減的大小以 dB 為單位表示，其計算公式為：

Attenuation (dB) = 20 × log10 (|S21|)

由此可見，VNA 通過測量 S21 參數的幅度，即可直接計算出被測對象的衰減值。

3. 矢量網絡分析儀測量衰減的步驟

使用矢量網絡分析儀 測量衰減的一般步驟如下：

(1) 校準 VNA。校準是保證測量準確性的關鍵步驟，需要根據被測對象的類型選擇合適的校準方法，如開路、短路、50Ω標準等。

(2) 連接被測對象。根據被測對象的端口數量，將其連接到 VNA 的相應端口上。

(3) 設置 VNA 參數。包括頻率范圍、功率、掃描點數等，以滿足被測對象的測量需求。

(4) 測量 S21 參數。VNA 會自動測量并顯示 S21 參數的幅度和相位信息。

(5) 計算衰減值。根據前述公式，將測得的 S21 參數幅度轉換為以 dB 為單位的衰減值。

4. 衰減測量的影響因素

在使用 VNA 測量衰減時，需要注意以下幾個影響因素：

(1) 頻率。不同頻率下，電路或元件的衰減特性可能存在差異，因此需要選擇合適的頻率范圍進行測量。

(2) 功率。輸入功率過大可能會導致被測對象的非線性失真，影響測量結果的準確性。

(3) 溫度。溫度變化會引起電路或元件參數的漂移，從而使衰減特性發生變化。

(4) 連接。接頭的連接質量會對測量結果產生一定影響，需要保證良好的連接狀態。

(5) 噪聲。環境噪聲或儀器本身的噪聲也可能干擾測量結果，需要采取必要的屏蔽措施。

5. 衰減測量的應用案例

VNA 在各種電子電路和微波器件的衰減測量中都有廣泛應用，例如：

(1) 射頻電路：測量功率放大器、濾波器、耦合器等元件的傳輸特性和衰減。

(2) 天線系統：測量天線饋線、天線耦合器等部件的衰減，優化天線系統的性能。

(3) 微波無線通信：測量微波無線鏈路中各種無源元件(如波導、天線、衰減器等)的衰減特性，為系統設計提供依據。

(4) 電磁兼容性測試：測量電子設備或部件之間的耦合和干擾，分析其對系統性能的影響。

矢量網絡分析儀是一款功能強大的測量?jī)x器，在電子電路和通信系統的設計、優化和故障診斷中發揮著關鍵作用。其中，對于電路或元件傳輸特性中的衰減參數的測量是 VNA 最常見和重要的應用之一。本文詳細介紹了 VNA 測量衰減的原理和方法，并分析了影響測量結果的關鍵因素。相信這些知識對從事相關領域研究和工程實踐的讀者都會有所幫助。
