羅德與施瓦茨頻譜分析儀測量帶寬大小的方法

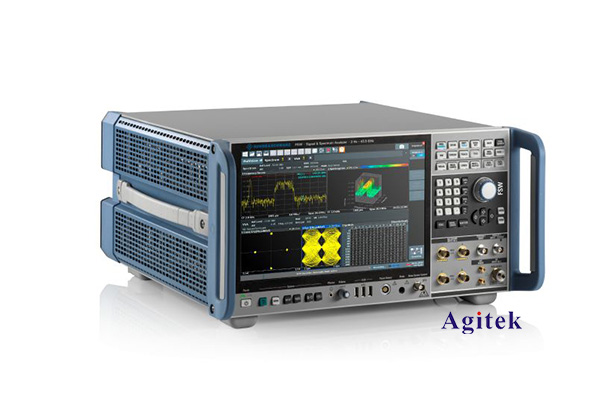

頻譜分析儀是一種常用于測量電信號頻譜特性的儀器設備。其中，羅德與施瓦茨(R&S)頻譜分析儀是一款功能強大的頻譜分析儀，廣泛應用于通信、電子、航空航天等多個領域。其中，測量信號的帶寬大小是頻譜分析儀的基本功能之一。下面我們就來介紹一下如何使用羅德與施瓦茨頻譜分析儀測量帶寬大小。

一、什么是信號帶寬

信號帶寬指的是信號在頻率域上所占據的頻段寬度。它反映了信號所包含的頻率成分的范圍。通常情況下，我們使用-3dB帶寬來表示一個信號的有效帶寬。-3dB帶寬指的是信號功率降低3dB(即功率減小到原來的1/2)時對應的頻率范圍。

二、如何使用頻譜分析儀測量帶寬

1. 設置頻譜分析儀的工作模式

通常情況下，我們可以選擇使用"頻譜"模式來測量信號的帶寬。在這種模式下，頻譜分析儀會掃描整個頻率范圍，并以功率譜的形式顯示出信號的頻譜特性。

2. 調整分辨率帶寬(RBW)

分辨率帶寬(Resolution Bandwidth，RBW)決定了頻譜分析儀在頻率域上的分辨能力。一般來說，我們需要將RBW設置得足夠小，以確保能夠充分分辨出信號的頻譜細節。通常情況下，RBW的設置應該小于待測信號的帶寬。

3. 調整掃描帶寬(Span)

掃描帶寬(Span)決定了頻譜分析儀掃描的頻率范圍。我們需要將Span設置得足夠大，以確保能夠包含整個待測信號的頻譜。通常情況下，Span的設置應該大于待測信號的帶寬。

4. 測量-3dB帶寬

在頻譜圖上，我們可以觀察到信號的峰值功率點。然后從這個峰值點向兩側移動，直到功率下降到峰值的一半(-3dB)時對應的頻率點，兩點之間的頻率差即為-3dB帶寬。

5. 微調設置參數

有時候，我們可能需要微調一些設置參數，例如視頻帶寬(VBW)、掃描時間(Sweep time)等，以獲得更加準確的測量結果。

總的來說，使用羅德與施瓦茨頻譜分析儀測量信號帶寬大小的步驟主要包括:設置工作模式、調整RBW和Span、測量-3dB帶寬、微調其他參數等。通過靈活運用這些方法，我們就可以較為準確地測量出信號的帶寬大小。這對于信號分析、濾波器設計、無線通信等領域都具有重要意義。
