泰克TBS1052C數字存儲示波器波形調節指南

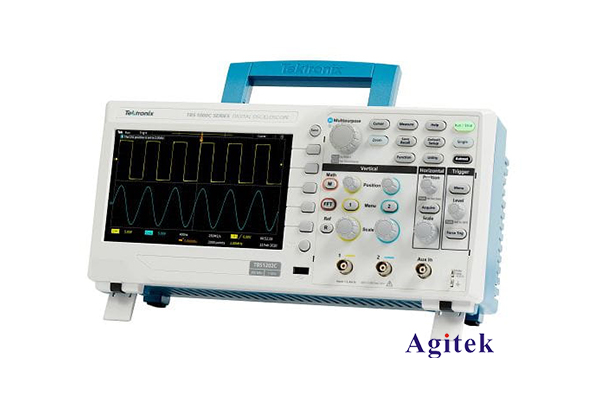

泰克TBS1052C是一款高性能的數字存儲示波器，廣泛應用于電子電路的測試和維修。作為示波器的核心功能之一，正確調節波形顯示對于精確分析電路信號至關重要。本文將詳細介紹如何使用TBS1052C調節波形，幫助用戶快速掌握該款示波器的使用技巧。

一、調節輸入通道

1. 選擇輸入通道

在TBS1052C上，有兩個獨立的輸入通道CH1和CH2。用戶可根據實際測試需求，選擇合適的輸入通道。通常情況下，待測電路的信號會被連接到CH1或CH2輸入端子上。

2. 設置輸入耦合方式

TBS1052C支持三種輸入耦合方式:DC、AC和GND。

DC耦合可以顯示信號的直流分量和交流分量;AC耦合可以濾除信號的直流分量，僅顯示交流分量;GND耦合則將輸入端接地，顯示水平基線。

用戶可根據實際測試需求，選擇合適的輸入耦合方式。例如，當需要觀察信號的直流偏置時，應選擇DC耦合;當只關注交流成分時，則應選擇AC耦合。

3. 調節輸入靈敏度

輸入靈敏度決定了輸入信號在示波器屏幕上的顯示高度。TBS1052C的輸入靈敏度范圍為2mV/div~10V/div，共有14擋位供用戶選擇。

通過調節輸入靈敏度，可以使信號在屏幕上占據合適的垂直空間，便于觀察和分析。一般情況下，將信號調整到屏幕中央，使用盡量大的靈敏度擋位是最佳選擇。

二、調節時基

1. 設置采樣率

采樣率決定了示波器每秒采集輸入信號的樣本數，直接影響波形的時間分辨率。TBS1052C的采樣率最高可達1GS/s。

通常情況下，將采樣率設置為輸入信號頻率的5~10倍是較為合適的。過低的采樣率會導致波形出現失真或別赫茲效應，而過高的采樣率則會增加數據存儲量，降低波形刷新率。

2. 調節時基

時基設置決定了波形在水平方向上的顯示范圍。TBS1052C的時基范圍為1ns/div~50s/div，共有24擋位供用戶選擇。

通過調節時基，可以放大或縮小波形在水平方向上的顯示。例如，當觀察高頻信號時，應選擇較小的時基擋位;當觀察低頻信號時，則應選擇較大的時基擋位。合理調節時基可以使波形在屏幕上顯示得更加清晰。

三、優化波形顯示

1. 設置觸發模式

觸發模式?jīng)Q定了示波器何時捕獲和顯示波形。TBS1052C支持以下幾種觸發模式:自動、正常和單次。

自動模式下，示波器會自動觸發并顯示波形，即使沒有輸入信號也會持續刷新;正常模式則要求輸入信號滿足觸發條件才會顯示波形;單次模式下，示波器會在滿足觸發條件后只捕獲一次波形。

用戶可根據實際測試需求，選擇合適的觸發模式。例如，當觀察間歇性信號時，應選擇正常或單次觸發模式;當測試重復性信號時，則可選擇自動觸發模式。

2. 調節觸發電平

觸發電平?jīng)Q定了示波器在何時電平上觸發。TBS1052C的觸發電平可在屏幕上以水平線的形式顯示，用戶可通過旋轉"Level"旋鈕調節。

通過調節觸發電平，可以使波形穩定顯示在屏幕中央。一般情況下，將觸發電平設置為信號的中間電平是最佳選擇。

3. 調節觸發斜率

觸發斜率決定了示波器在何種波形變化方向上觸發。TBS1052C支持上升沿觸發和下降沿觸發。

通過選擇合適的觸發斜率，可以使波形穩定顯示。例如，當觀察方波信號時，上升沿觸發通常效果更好;而當測試脈沖信號時，下降沿觸發則更加合適。

4. 使用平均模式

平均模式可以提高波形的信噪比，降低隨機噪聲對波形的影響。TBS1052C支持2~512次平均，用戶可根據實際需求進行調整。

通過使用平均模式，可以更好地觀察微弱信號中的細節特征。但需要注意的是，過高的平均次數會降低波形的響應速度，因此應根據實際情況進行權衡。

綜上所述，本文詳細介紹了如何使用泰克TBS1052C數字存儲示波器調節波形顯示。通過合理設置輸入通道、時基、觸發以及平均等參數，用戶可以快速優化波形，為后續的電路測試與分析提供有力支持。掌握示波器的基本操作技巧，對于電子工程師來說是非常必要的技能。希望本文對讀者有所幫助。
