泰克示波器如何進行帶寬限制設置？

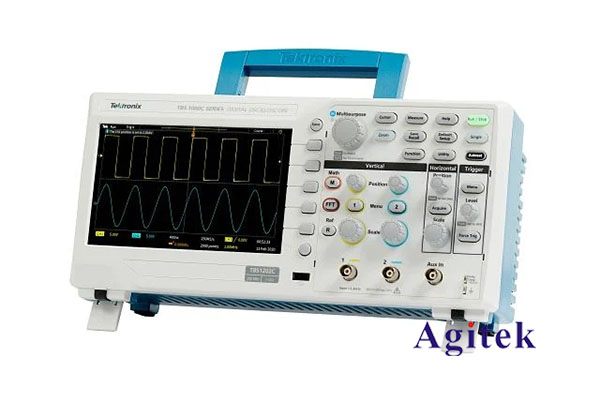

泰克示波器是電子工程領域廣泛使用的測量儀器之一，它可以實時顯示電路中的電壓波形，并對信號特性進行分析。在進行電路測試和調試時，合理設置示波器的帶寬限制對于獲取準確的測量結果至關重要。本文將詳細介紹如何在泰克示波器上設置帶寬限制。

一、 帶寬限制的作用

示波器的帶寬決定了它能夠準確捕獲和顯示的最高頻率。如果測量的信號頻率超出了示波器的帶寬范圍，就會出現失真和波形失真的現象。這可能會導致測量結果存在偏差，甚至完全無法反映電路的實際工作狀況。

因此，在測量過程中合理設置示波器的帶寬限制，可以有效地:

1. 去除高頻噪聲干擾，提高測量信號的信噪比。

2. 避免由于過寬的帶寬而導致的波形失真。

3. 保護示波器的前端電路不被過高頻率的信號損壞。

4. 減少不必要的數據采集，提高測量速度和分辨率。

二、泰克示波器的帶寬限制設置

泰克示波器通常都具有帶寬限制功能，用戶可以根據實際測量需求對其進行調整。以下以泰克DPO4104B型號示波器為例，介紹其帶寬限制的設置方法:

1. 進入示波器主界面，找到"垂直"菜單選項，進入垂直設置界面。

2. 在垂直設置界面中，選擇需要設置帶寬限制的通道，然后找到"帶寬限制"選項。

3. 在帶寬限制選項中，可以選擇以下幾種模式:

   - 全帶寬:示波器將以其最大帶寬進行信號捕獲。

   - 20MHz:示波器的帶寬將被限制在20MHz以內。

   - 250MHz:示波器的帶寬將被限制在250MHz以內。

4. 根據實際測量需求，選擇合適的帶寬限制模式。通常情況下，信號頻率較低時可以選擇20MHz，以去除高頻噪聲;而高頻信號測量時則需要選擇250MHz以上的帶寬。

5. 設置完成后，示波器會自動應用所選的帶寬限制設置，測量結果也會相應地發生變化。

三、帶寬限制設置的注意事項

在使用泰克示波器設置帶寬限制時，需要注意以下幾點:

1. 帶寬限制設置應根據待測信號的實際頻率成分而定。過窄的帶寬可能會丟失重要的高頻信息，而過寬的帶寬又可能引入不必要的噪聲干擾。

2. 帶寬限制功能并非所有型號的泰克示波器都具備，使用時請先查閱儀器的技術參數。

3. 除了通過帶寬限制來改善測量質量外，還可以考慮使用示波器的其他功能，如數字濾波、平均采樣等，進一步優化測量結果。

4. 使用帶寬限制功能時，需要注意觀察波形變化情況，確保測量結果的準確性和可靠性。

綜上所述，合理設置泰克示波器的帶寬限制是提高測量質量的重要手段。通過了解帶寬限制的作用原理和具體操作步驟，電子工程師可以根據實際需求靈活調整示波器的帶寬設置，從而獲得更加準確可靠的測量結果，為電路設計和調試提供有力支持。
