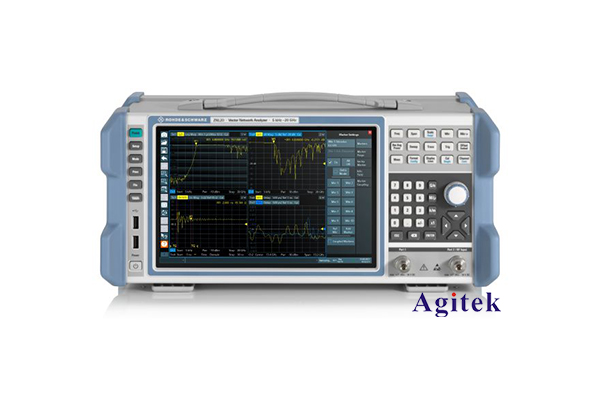

羅德與施瓦茨ZNL20矢量網絡分析儀測阻抗頻率

作為一種常見的電子測量?jī)x器，矢量網絡分析儀在無線通信、雷達、天線測量等領域廣泛應用。其中，羅德與施瓦茨ZNL20是一款性能優異的矢量網絡分析儀，其測量阻抗頻率特性的功能尤為重要。本文將詳細介紹ZNL20在測量阻抗頻率特性方面的原理和應用。

一、ZNL20矢量網絡分析儀的測量原理

ZNL20矢量網絡分析儀采用雙通道測量方式，通過測量待測設備輸入輸出端口的反射系數和傳輸系數，從而得到設備的S參數和阻抗特性。其測量原理如下：

1. 信號源產生測試信號，并通過耦合器分成兩路，一路作為參考信號，另一路經過待測設備后成為反射或傳輸信號。

2. 參考信號和反射/傳輸信號經過檢波器轉換為直流電壓，通過A/D轉換器轉換為數字信號。

3. 通過比較參考信號和反射/傳輸信號的幅度和相位差，計算出待測設備的反射系數Γ和傳輸系數S21。

4. 根據S參數，利用阻抗轉換公式計算出待測設備的阻抗特性Z=Z0(1+Γ)/(1-Γ)，其中Z0為系統特性阻抗。

綜上所述，ZNL20矢量網絡分析儀通過測量S參數，利用相應公式可以得到待測設備的阻抗頻率特性。

二、ZNL20測量阻抗頻率特性的應用

ZNL20矢量網絡分析儀憑借其優異的性能，在測量阻抗頻率特性中有廣泛應用，主要包括以下幾個方面：

1. 天線阻抗測量：天線的阻抗特性直接影響其工作性能，ZNL20可以快速準確地測量天線的輸入阻抗，為天線設計和調試提供依據。

2. 無線收發機測試：無線收發機的匹配電路的阻抗特性直接影響其傳輸功率和接收靈敏度，ZNL20可以測量其阻抗頻率響應，優化匹配電路設計。

3. 濾波器特性測量：各類濾波器的阻抗特性直接決定其頻帶特性，ZNL20可以精確測量濾波器的阻抗頻響，為濾波器設計提供重要參考。

4. 電力電子設備測試：電力電子設備中的濾波電路、饋電線路等的阻抗特性影響其工作穩定性，ZNL20可以測量其阻抗頻響，優化電路設計。

5. 電磁兼容性測試：電子設備的阻抗特性直接關系到其電磁兼容性，ZNL20可以測量設備端口阻抗，為EMC設計提供依據。

綜上所述，ZNL20矢量網絡分析儀的阻抗頻率測量功能在無線通信、雷達、電子電路等領域廣泛應用，為相關設備的設計、調試和測試提供了強有力的支持。

三、ZNL20測量阻抗頻率特性的優勢

與傳統的阻抗測試儀相比，ZNL20矢量網絡分析儀在測量阻抗頻率特性方面具有以下優勢：

1. 寬頻段覆蓋：ZNL20的工作頻段可達到6GHz，能夠覆蓋大部分無線通信和電子電路的工作頻段，滿足不同應用場合的需求。

2. 高頻精度：ZNL20采用先進的數字信號處理技術，能夠提供±0.1 dB的幅度精度和±0.1°的相位精度，保證了阻抗測量的高精度。

3. 快速測量：ZNL20具有優異的測量速度，單點測量時間低于1ms，可以快速獲取待測設備的阻抗頻響特性，提高了測試效率。

4. 靈活接口：ZNL20提供USB、LAN等多種接口，可以方便地與計算機或其他測試設備連接，實現自動化測試和數據分析。

5. 強大功能：除了阻抗測量，ZNL20還具有S參數測量、時域分析等多種功能，為用戶提供了全面的測試解決方案。

綜上所述，ZNL20矢量網絡分析儀在測量阻抗頻率特性方面具有顯著優勢，可廣泛應用于無線通信、雷達、電子電路等領域，為相關設備的研發和生產提供有力支持。
