羅德與施瓦茨矢量網絡分析儀分析信號反射系數

電磁系統中信號的傳播和反射是一個重要的問題。信號反射系數是評估系統性能的關鍵參數之一。準確測量和分析信號反射系數對于優化系統設計和性能提升至關重要。矢量網絡分析儀(VNA)是測量信號反射系數的主要工具之一。本文將以羅德與施瓦茨矢量網絡分析儀為例，探討其在信號反射系數分析中的應用。

1. 矢量網絡分析儀及其工作原理

矢量網絡分析儀是一種用于測量微波和射頻電路中電壓和電流參數的儀器。它不僅可以測量幅度，還可以測量相位信息，因此可以得到完整的復數形式的參數。VNA的工作原理是利用合成微波信號源產生測試信號，并將其注入被測電路。被測電路中的信號會產生反射和傳輸，VNA通過測量反射和傳輸信號與入射信號之間的幅度和相位關系，從而獲得被測電路的S參數。這些參數可以用來描述電路的特性，如輸入/輸出阻抗、能量傳輸效率等。

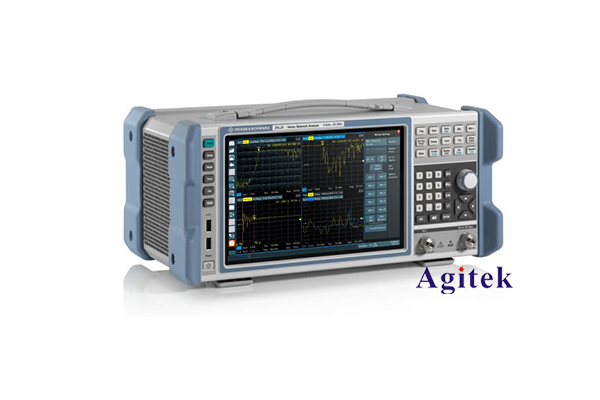

羅德與施瓦茨公司生產的矢量網絡分析儀系列如ZVA、ZNB、ZNC等，具有廣泛的頻率范圍(從9kHz到500GHz不等)、高動態范圍和出色的測量精度，可廣泛應用于微波、毫米波、天線、無線通信等領域。

2. 信號反射系數的測量與分析

信號反射系數Γ是描述電路輸入端反射的重要參數，它反映了電路的匹配狀況。Γ的定義為:

Γ = (Zin - Z0) / (Zin + Z0)

其中Zin為電路輸入阻抗，Z0為特性阻抗(通常為50Ω)。

Γ的幅度|Γ|表示反射信號的功率與入射信號功率之比，取值在0到1之間。|Γ|越小，表示匹配越好，反之則匹配越差。Γ的相位θ表示反射信號相對于入射信號的相位差。

羅德與施瓦茨矢量網絡分析儀可以直接測量Γ的幅度和相位，并計算出其他相關參數，如駐波比(VSWR)、返回損耗(RL)等。測量時，先通過校準去除系統本身的誤差，然后將被測電路連接到VNA的測試端口上，VNA即可自動完成Γ參數的測量和分析。

3. 信號反射系統分析實例

我們以一個典型的微帶線匹配電路為例，介紹如何利用R&S VNA對其信號反射特性進行分析。

首先，使用網絡分析儀測量該電路的Γ參數。結果顯示，在工作頻段內，|Γ|小于-15dB，表明該電路的匹配狀況較好。同時，Γ的相位變化也比較平緩，說明相位失真較小。

進一步分析Γ的頻率響應，可以發現該電路在某些頻段存在明顯的共振峰值，這可能是由于電路中存在寄生參數造成的。針對這一問題，我們可以調整電路的幾何尺寸或采用更優化的拓撲結構來改善匹配特性。

除了頻域分析，時域反射測試也是常用的手段。通過VNA的時域轉換功能，可以觀察到電路中的失配點和信號反射的時間延遲等特征，為進一步優化電路提供依據。

總的來說，利用羅德與施瓦茨矢量網絡分析儀全面測量和分析信號反射系數，可以幫助工程師深入了解電路的匹配特性，找出性能瓶頸，為電路設計優化提供有效的數據支持。

信號反射系數是微波和射頻電路設計中的關鍵參數。本文介紹了利用R&S公司VNA測量和分析信號反射系數的方法。VNA憑借其出色的測量性能和分析功能，為工程師提供了一個高效的工具，有助于提升電路設計水平，實現系統性能的最佳優化。隨著微波技術的不斷發展，VNA在未來的應用前景必將更加廣闊。
