羅德與施瓦茨FPS7頻譜分析儀如何判斷真實信號？

頻譜分析儀是電子工程師和通信工程師常用的重要測量?jī)x器之一。它可以對信號的頻域特性進行分析,幫助我們更好地了解信號的組成和特性。在使用頻譜分析儀時,如何判斷所測量的信號是真實的,而不是由于儀器本身的問題而產生的偽信號,是一個需要重點關注的問題。

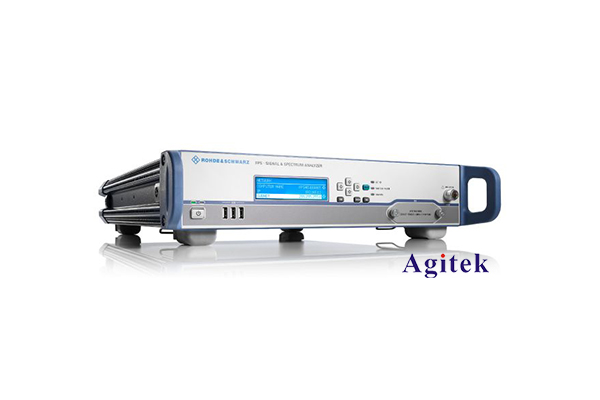

羅德與施瓦茨FPS7頻譜分析儀是業界廣受好評的高性能頻譜分析儀之一。它具有優秀的動態范圍、分辨率帶寬和噪聲水平等指標,可以準確地捕捉和分析各種復雜信號。那么,使用FPS7頻譜分析儀時,我們應該如何判斷所測量的信號是真實的呢?

1. 檢查輸入信號電平

首先,我們需要檢查輸入信號的電平是否在儀器的測量范圍之內。過大或過小的輸入信號都可能導致測量結果出現失真或噪聲。FPS7頻譜分析儀具有寬廣的輸入電平范圍,可以測量從-170 dBm到+30 dBm的信號。我們應該根據被測信號的實際幅度,選擇合適的輸入衰減器設置,確保輸入電平在儀器的最佳測量范圍內。

2. 檢查分辨率帶寬設置

分辨率帶寬(RBW)是頻譜分析儀的一個關鍵參數,它決定了儀器的頻率分辨能力。通常情況下,RBW越小,頻率分辨率越高,但同時也會降低測量速度。FPS7頻譜分析儀提供了10 Hz到10 MHz的可調RBW,用戶可以根據被測信號的特性選擇合適的RBW設置。如果RBW設置過寬,可能會導致頻譜線過寬,無法分辨出相鄰的頻譜成分。

3. 檢查視頻帶寬設置

視頻帶寬(VBW)決定了頻譜線的平滑程度。VBW越小,頻譜線越平滑,但同時也會降低測量速度。FPS7頻譜分析儀提供了1 Hz到10 MHz的可調VBW。通常情況下,我們應該將VBW設置為RBW的1/3到3倍之間,以獲得合適的頻譜線平滑度。

4. 檢查掃描時間設置

掃描時間決定了頻譜分析儀完成一次完整掃描所需的時間。如果掃描時間設置過短,可能會導致頻譜線失真或出現偽信號。FPS7頻譜分析儀提供了自動和手動兩種掃描時間設置模式,用戶可以根據實際需求進行調整。

5. 檢查輸入信號的噪聲特性

即使輸入信號電平、RBW、VBW和掃描時間都設置正確,測量結果中仍可能存在噪聲成分。這可能是由于被測信號本身的噪聲特性,也可能是由于儀器本身的噪聲特性。我們可以通過觀察頻譜圖的噪聲底線,判斷輸入信號的噪聲水平是否超出儀器的測量范圍。

綜上所述,使用羅德與施瓦茨FPS7頻譜分析儀時,我們需要仔細檢查輸入信號電平、分辨率帶寬、視頻帶寬、掃描時間以及輸入信號的噪聲特性等參數,確保測量結果反映了被測信號的真實特性,而不是由于儀器本身的問題而產生的偽信號。只有這樣,我們才能夠準確地分析和診斷電子電路和通信系統中的各種信號問題。
