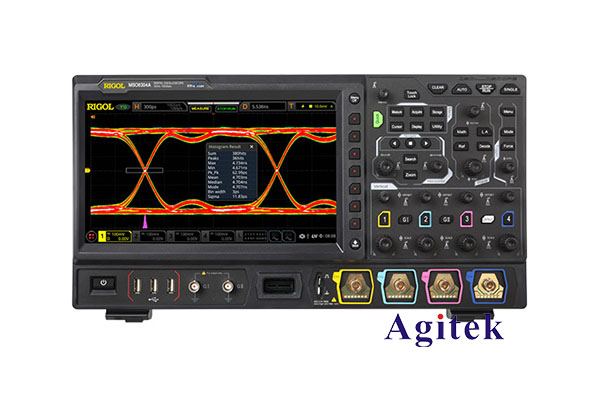

普源MSO8204示波器怎么測量直流電壓？

在日常的電子電路測試和維修中,準確測量直流電壓是非常重要的一項任務。作為一款功能強大的數字示波器,普源MSO8204不僅能夠輕松完成這一測量,還能提供更加精確的測量結果。本文將為您詳細介紹如何使用MSO8204示波器測量直流電壓,幫助您提升測量水平,更好地分析電路狀況。

一、直流電壓測量的重要性

直流電壓是電子電路中最基礎和最常見的電參數之一。準確測量直流電壓可以幫助我們了解電路的工作狀態,發現潛在的故障問題。例如,在電源電路中,我們需要測量輸出的直流電壓是否在正常范圍內;在放大電路中,我們需要測量關鍵節點的直流電壓,判斷電路的工作狀態是否正常。因此,掌握準確測量直流電壓的方法非常重要。

二、使用MSO8204示波器測量直流電壓

普源MSO8204是一款性能出色的數字示波器,具有8通道、200MHz帶寬、2GSa/s采樣率等優秀參數。它不僅可以測量交流信號,也可以精確測量直流電壓。下面我們來看看如何使用MSO8204進行直流電壓測量:

1. 連接測量對象

首先,將待測電路的直流電壓信號接入MSO8204的任意輸入通道。可以使用示波器附帶的探頭進行連接。注意要將探頭的接地端正確連接到電路的地端。

2. 設置測量參數

進入MSO8204的測量菜單,選擇"直流電壓"測量項。示波器會自動計算并顯示當前通道的直流電壓值。您也可以根據需要調整測量參數,例如設置測量的通道、測量方式(直接測量或相對測量)等。

3. 觀察測量結果

MSO8204會實時顯示測量的直流電壓值。您可以觀察電壓值的變化情況,判斷電路的工作狀態是否正常。如果發現電壓異常,可以進一步分析原因,采取相應的措施。

4. 提高測量精度

為了獲得更加精確的測量結果,您可以采取以下措施:

(1) 選擇合適的探頭衰減比,以避免輸入信號超量程。

(2) 調整示波器的垂直檔位和水平時基,使測量波形占用更多屏幕區域。

(3) 開啟示波器的"自動量程"功能,讓示波器自動調整垂直和水平設置,以獲得最佳顯示效果。

(4) 使用示波器的"游標"功能,可以更精確地讀取電壓值。

通過以上步驟,您就可以輕松使用MSO8204示波器測量直流電壓,并獲得準確可靠的測量結果。

三、MSO8204示波器的其他優勢

除了出色的直流電壓測量性能,MSO8204示波器還具有以下優勢:

1. 多通道設計

MSO8204擁有8個模擬輸入通道,可同時監測多個信號,大大提高了測量效率。

2. 強大的分析功能

MSO8204內置豐富的測量和分析功能,包括波形參數測量、FFT頻譜分析、邏輯分析等,能夠全面分析電路工作狀態。

3. 便捷的操作界面

MSO8204采用9英寸高分辨率觸摸屏,操作界面直觀簡潔,使用起來非常方便。

4. 優異的性能參數

MSO8204擁有200MHz帶寬、2GSa/s采樣率等出色的技術參數,能夠捕獲和分析高速電路信號。

綜上所述,普源MSO8204示波器無論是在直流電壓測量還是其他測量分析方面,都展現出了卓越的性能。它必將成為您電子電路測試和維修工作中不可或缺的利器。
