羅德與施瓦茨頻譜分析儀fsv3007 使用手冊

頻譜分析儀是電子工程領域中一種廣泛使用的測量儀器,能夠對信號的頻譜特性進行分析和測量。其中,羅德與施瓦茨fsv3007頻譜分析儀憑借其出色的性能和強大的功能,在工業、通信、航空航天等諸多領域得到了廣泛應用。作為一款專業級的頻譜分析儀,fsv3007擁有優秀的測量精度、靈敏度和動態范圍,能夠滿足用戶對信號分析的各種需求。本文將從使用手冊的角度,詳細介紹fsv3007頻譜分析儀的各項功能和操作方法,幫助讀者全面掌握該儀器的使用技巧,提高工作效率和測量精度。

一、fsv3007頻譜分析儀概述

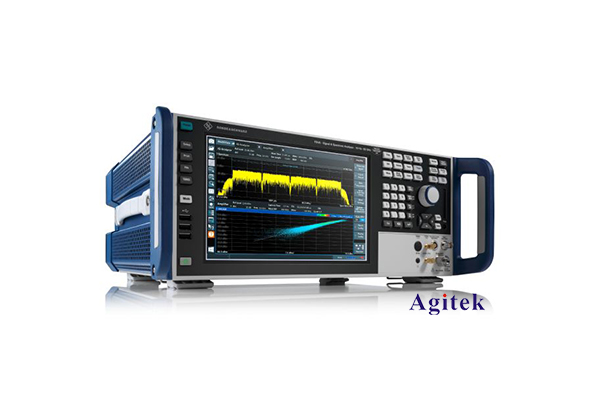

羅德與施瓦茨fsv3007頻譜分析儀是該公司推出的一款高性能頻譜分析儀,廣泛應用于工業、通信、航空航天等領域。該儀器具有以下主要特點:

1. 頻率范圍廣:fsv3007的頻率范圍覆蓋從9千赫到7.5千兆赫,能夠滿足各種不同頻段信號的測量需求。

2. 分辨率帶寬小:該儀器最小分辨率帶寬可達1赫茲,能夠提供出色的頻譜分辨率,有利于對復雜信號進行精確分析。

3. 動態范圍大:fsv3007擁有160dB的優秀動態范圍,能夠測量微弱信號同時也不會被強信號所掩蓋。

4. 測量速度快:該儀器具有快速掃描功能,能夠在短時間內完成頻譜測量,大幅提高工作效率。

5. 操作界面友好:fsv3007擁有7英寸彩色觸摸屏,配合直觀的操作菜單,使得用戶可以快速上手并熟練掌握儀器的各項功能。

綜上所述,fsv3007頻譜分析儀憑借其出色的性能指標和人性化的操作界面,在眾多專業測量儀器中脫穎而出,廣受用戶好評。下面我們將從使用手冊的角度,詳細介紹該儀器的各項功能和操作方法。

二、fsv3007頻譜分析儀的主要功能

1. 頻譜測量功能

fsv3007頻譜分析儀的核心功能就是對輸入信號的頻譜特性進行測量和分析。用戶可以通過設置中心頻率、頻率跨度、分辨率帶寬等參數,獲取目標信號的幅度-頻率特性圖。同時,該儀器還支持峰值搜索、諧波測量等高級功能,能夠快速定位信號的關鍵頻率成分。

2. 時域測量功能

除了頻譜測量,fsv3007還具備時域測量功能,能夠對輸入信號的時間域特性進行分析。用戶可以設置觸發模式、時基等參數,觀察信號的波形變化情況,進而分析信號的幅度、周期、脈寬等時域參數。這對于脈沖信號、開關電源等場合的故障診斷非常有幫助。

3. 矢量信號分析功能

fsv3007頻譜分析儀還支持矢量信號分析功能,能夠測量調制信號的幅度、相位、調制誤差等參數。這對于無線通信系統的調試與優化非常重要,可以幫助工程師全面分析信號的各項特性,提高系統的性能和可靠性。

4. 數據存儲和回放功能

該儀器配備有大容量存儲空間,用戶可以將測量數據保存至內部存儲器或外接存儲設備。同時,fsv3007還支持數據回放功能,方便用戶對歷史測量結果進行分析和比較。這在故障診斷、產品質量控制等場合非常實用。

5. 遠程控制功能

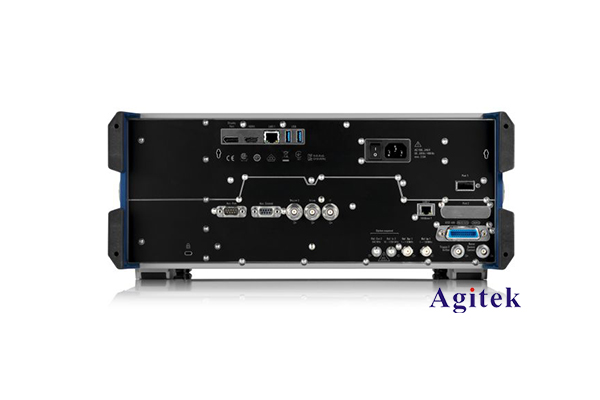

fsv3007頻譜分析儀支持多種遠程控制接口,包括LAN、GPIB、USB等,用戶可以通過計算機或其他設備遠程操控該儀器,實現自動化測量。這對于生產線上的集中監控和數據采集非常有幫助,大幅提高了工作效率。

綜上所述,羅德與施瓦茨fsv3007頻譜分析儀憑借其出色的測量性能和豐富的功能,廣泛應用于工業、通信、航空航天等領域。下面我們將重點介紹該儀器的具體操作方法。

三、fsv3007頻譜分析儀的操作方法

1. 儀器的基本設置

開機后,用戶首先需要對fsv3007進行一些基本設置,包括選擇測量模式(頻譜/時域/矢量)、設置中心頻率、頻率跨度、分辨率帶寬、掃描時間等參數。這些參數的合理設置直接影響到測量結果的準確性和分辨率。

2. 信號輸入和觸發設置

將待測信號接入fsv3007的輸入端口后,需要根據信號特性選擇合適的輸入耦合方式(交流/直流)和輸入阻抗(50Ω/1MΩ)。同時,還需要設置合適的觸發模式(自由觸發/外部觸發/視頻觸發等)和觸發電平,確保能夠穩定捕獲目標信號。

3. 波形觀察和參數測量

設置好基本參數后,用戶即可觀察目標信號的頻譜或時域波形。fsv3007提供了豐富的測量功能,包括峰值搜索、諧波測量、噪聲測量、相位噪聲測量等,能夠快速定位并分析信號的關鍵特性參數。

4. 數據存儲和回放

測量完成后,用戶可以將測量數據保存至內部存儲器或外接存儲設備,并在需要時調用回放。這對于故障分析、產品質量控制等場合非常有幫助,可以方便地對歷史測量結果進行比較和分析。

5. 遠程控制操作

對于需要實現自動化測量的場合,fsv3007還支持通過LAN、GPIB、USB等接口進行遠程控制。用戶可以編寫控制程序,實現儀器的自動化操作,大幅提高工作效率。

總的來說,fsv3007頻譜分析儀操作相對復雜,需要用戶對儀器的各項功能和參數設置有深入的了解。但只要掌握好基本操作流程,結合具體測量需求合理設置參數,該儀器就能發揮出其優秀的測量性能,為用戶提供精準可靠的測量結果。

羅德與施瓦茨fsv3007頻譜分析儀憑借其出色的測量性能和豐富的功能,在工業、通信、航空航天等領域廣受好評。通過本文的詳細介紹,相信讀者已經對該儀器的使用有了全面的了解。fsv3007不僅能夠滿足用戶對信號分析的各種需求,而且操作也相對友好,只要掌握好基本使用技巧,就能夠充分發揮該儀器的強大測量能力,提高工作效率和測量精度。希望本文對廣大用戶使用fsv3007頻譜分析儀有所幫助。
