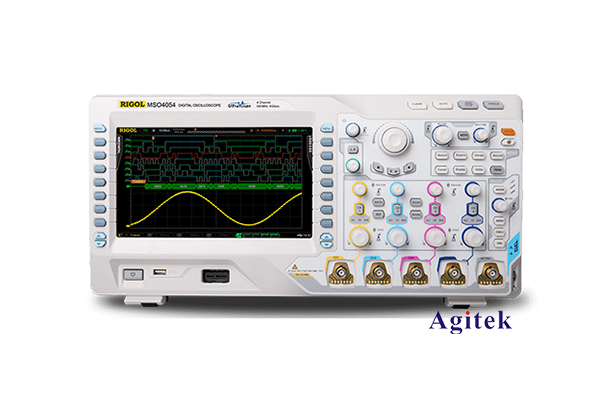

普源示波器如何設置帶寬？

在當今高速發展的電子信息時代,示波器作為電子測量領域的重要儀器,其性能指標對于電路分析、故障診斷等環節至關重要。其中,帶寬作為示波器的核心參數之一,直接決定了儀器的信號捕獲能力和測量精度。如何合理設置普源示波器的帶寬,讓其發揮最佳性能,已成為廣大電子工程師關注的熱點話題。本文將從示波器帶寬的基本概念入手,深入探討普源示波器帶寬設置的關鍵因素及優化策略,以期為相關從業者提供有價值的參考。

一、示波器帶寬的基本概念

寬(Bandwidth,縮寫B(tài)W)是指信號在頻率域上的有效傳輸范圍,是衡量示波器性能的重要指標之一。一般來說,示波器的帶寬越寬,其能夠精確捕獲和顯示的信號頻率范圍就越廣,從而可以更好地分析高速電路的工作狀態。

根據奈奎斯特采樣定理,為了避免采樣過程中出現混疊失真,示波器的帶寬應當至少為待測信號頻率的2倍。因此,在實際應用中,我們通常會選擇帶寬略高于待測信號最高頻率的示波器型號,以確保測量的準確性和可靠性。

二、普源示波器帶寬設置的關鍵因素

1. 待測信號的頻率特性

如前所述,示波器的帶寬應當匹配或略高于待測信號的最高頻率成分,這樣才能確保信號的完整性和測量精度。對于脈沖信號、方波信號等包含豐富高頻成分的波形,需要選用較寬帶寬的示波器;而對于較低頻率的正弦波、三角波等信號,則可以選用較窄帶寬的儀器。

2. 探頭的帶寬特性

探頭作為示波器與被測電路之間的信號傳輸介質,其帶寬特性也會對測量結果產生重要影響。一般來說,探頭的帶寬應當大于或等于示波器的帶寬,否則將成為整個測量鏈路的瓶頸,導致高頻信號失真。在選擇探頭時,務必確保其帶寬參數能夠滿足待測信號的要求。

3. 噪聲水平的控制

示波器的帶寬越寬,其噪聲水平也會相應增大,這可能會掩蓋待測信號的細節信息。因此,在設置帶寬時,需要權衡信號完整性和噪聲水平兩個因素,找到最佳平衡點。通常情況下,將帶寬設置為略高于待測信號最高頻率成分的1.5-2倍即可。

4. 采樣率的配合

示波器的采樣率也是影響測量精度的重要參數。根據奈奎斯特采樣定理,采樣率應當至少為待測信號最高頻率的2倍。因此,在設置帶寬時,需要確保采樣率足夠高,避免出現混疊失真。

三、普源示波器帶寬優化策略

1. 合理選擇帶寬

根據待測信號的頻率特性,選擇適當?shù)膸捯?guī)格。對于高速數字電路、開關電源等包含豐富高頻成分的信號,應選用較寬帶寬的示波器;而對于較低頻率的模擬電路,則可以選用較窄帶寬的儀器,以降低噪聲水平。

2. 優化探頭配置

確保探頭的帶寬參數能夠滿足示波器的要求,并合理調整探頭的接地方式、探頭類型等,以最大限度地減小信號失真。

3. 調整采樣率

根據帶寬的設置,適當提高采樣率,確保采樣定理得到滿足,避免出現混疊失真。同時,適當降低采樣率也可以有效降低噪聲水平。

4. 開啟濾波功能

示波器通常具有內置的數字濾波器功能,可以有效抑制高頻噪聲,改善波形顯示質量。在設置帶寬時,可以適當開啟濾波功能,在保證信號完整性的前提下,降低噪聲對測量的影響。

5. 優化觸發設置

合理設置觸發電平和觸發類型,可以幫助示波器更好地捕獲待測信號,提高測量可靠性。例如,對于脈沖信號,可以采用邊沿觸發模式,以確保每個脈沖都被準確捕獲。

綜上所述,普源示波器帶寬的設置需要綜合考慮待測信號特性、探頭性能、噪聲水平、采樣率等多方面因素。通過合理選擇帶寬規格、優化探頭配置、調整采樣率、開啟濾波功能、優化觸發設置等措施,可以最大限度地發揮示波器的性能優勢,提高測量精度和可靠性。相信本文的分析和建議,能為廣大電子工程師在日常工作中提供有價值的參考。
