信號發生器和函數信號發生器的實現方法

　　信號發生器提供了極高信號質量，出色的電平精度，各種調制和信號生成模式以及定制的配置，并且非常便于操作。信號發生器是指產生所需參數的電測試信號的儀器。按信號波形可分為正弦信號、雨數(波形)信號、脈沖信號和隨機信號發生器等四大類。信號發生器又稱信號源或振蕩器，在生產實踐和科技領域中有著廣泛的應用。各種波形曲線均可以用三角函數方程式來表示。能夠產生多種波形，如三角波、鋸齒波、矩形波(含方波)、正法波的電路被稱為函數信號發生器。

　　信號發生器用來產生頻率為20Hz~200kHz的正弦信號(低頻)。除具有電壓輸出外，有的還有功率輸出。所以用途十分廣泛，可用于測試或檢修各種電子儀器設備中的低頻放大器的頻率特性、增益、通頻帶。也可用作高頻信號發生器的外調制信號源。另外，在校準電子電壓表時，它可提供交流信號電壓。低頻信號發生器的原理：系統包括主振級、主振輸出調節電位器、電壓放大器、輸出衰減器、功率放大器、阻抗變換器(輸出變壓器)和指示電壓表。主振級產生低頻正弦振蕩信號，經電壓放大器放大，達到電壓輸出幅度的要求，經輸出衰減器可直接輸出電壓，用主振輸出調節電位器調節輸出電壓的大小。

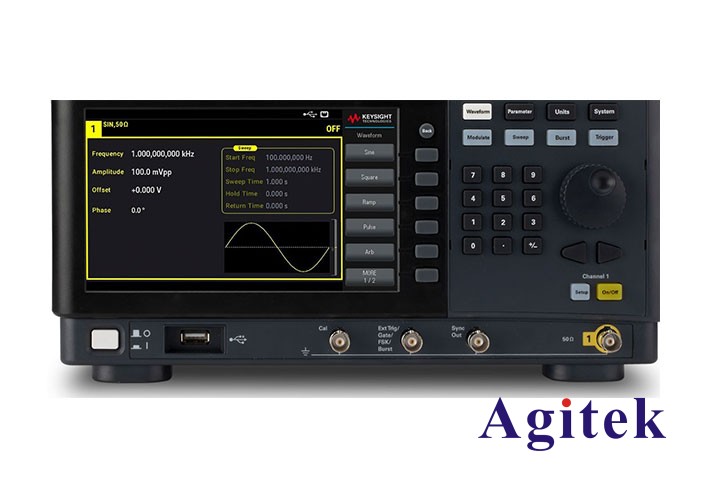

是德EDU33212A系列波形和函數發生器

　　信號發生器又稱信號源或振蕩器，在生產處踐和科技領域中有著廠涉的應用。各種波形曲線均可以用三角函數方程式來表示。能夠產生多種波形，如三角波、鋸齒波、矩形波(含方波)、正弦波的電路被稱為函數信號發生器。函數信號發生器在電路實驗和設備檢測中具有十分廣泛的用途。例如在通信、廣播、電視系統中，都需要射頻(高頻)發射，這里的射頻波就是載波，把音頻(低頻)、視頻信號或脈沖信號運載出去，就需要能夠產生高頻的振蕩器。在工業、農業、生物醫學等領域內，如高頻感應加熱、熔煉、淬火、超聲診斷、核磁共振成像等，都需要功率或大或小、頻率或高或低的振蕩器。

　　信號發生器：正弦信號主要用于測量電路和系統的頻率特性、非線性失真、增益及靈敏度等。按頻率覆蓋范圍分為低頻信號發生器、高頻信號發生器和微波信號發生器；按輸出電平可調節范圍和穩定度分為簡易信號發生器(即信號源)、標準信號發生器和功率信號發生器(輸出功率達數十毫瓦以上);按頻率改變的方式分為調諧式信號發生器、掃頻式信號發生器、程控式信號發生器和頻率合成式信號發生器等。

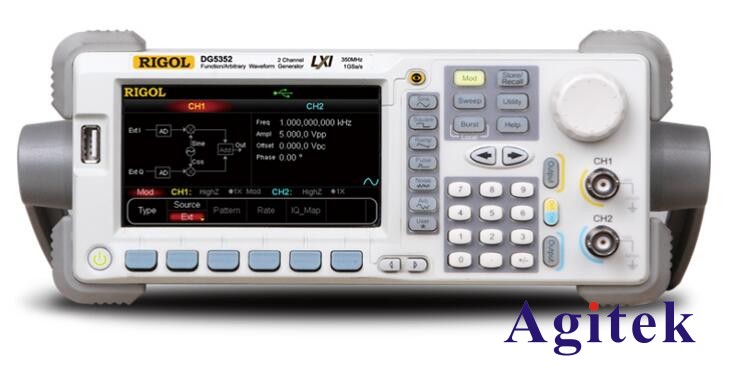

普源DG5000系列函數/任意波形發生器

　　函數信號發生器的實現

　　函數信號發生器的實現方法有以下兩種：

　　1：采用外部DDS時鐘+sdram+da的方法實現，這樣需要PC機下載波形點數到FPGA中，然后控制DDS產生需要的時鐘，它的優點是實現簡單，缺點是不能快速的產生波形，同時在低頻的情況下，性噪比不是特別好。

　　2：采用FPGA+DA的方法實現。這個的做法復雜很多，其中安捷倫的信號源就是這樣做法，在這里著重說一下這個的實現方法。

　　1)：正弦波可以采用FPGA內部的DDS或者cordic算法實現，這個根據需求與FPGA資源進行決定。

　　2)：方法是實現第二難的部分，由于DDS的誤差累計，采用簡單的等于以及不等于的方法會產生很大的相位抖動，就是說的累加到倍數或者小數部分，因此需要對這部分進行算法上的處理，最簡單的算法就是差值處理。

　　3)：三角波/斜波采用方波算法后，找出兩個折線，就可以實現。

　　4)：脈沖產生，這部分是最難的部分，它必須根據方波來擬合出公式來滿足，占空比，上升沿，下降沿，脈寬等參數。

　　5)：pn碼，這個比較容易實現，采用m序列就可以很好的產生了。

　　6)：高斯帶限噪聲，可以先生成一個白噪聲+濾波器的方法，濾波器的系數采用matlab來產生，通過降低clk來降低帶寬。

　　7)：任意波發生器，采用PC下載到FPGA內部的存儲器的方法，采用插值算法可以實現任意碼元速率的輸出

       以上信號發生器和函數信號發生器的實現方法，欲了解更多信息，歡迎登陸安泰測試進行咨詢。
