吉時利源表怎么連接LabVIEW？

　　吉時利源表是一種精密的電子儀器，用于實驗室中各種物理實驗的測試和數據采集。為了更便捷地使用吉時利源表，可以通過連接至LabVIEW軟件，以實現更加自動化的數據采集和實驗操作。

　　要完成吉時利源表與LabVIEW軟件的連接，需先編寫一個適當?shù)腣ISA(Virtual Instrument Software Architecture)驅動程序。通過調用VISA庫對儀器的通信進行配置，以實現對儀器的控制和數據采集。分別在LabVIEW軟件和吉時利源表中將VISA驅動程序的配置完成后，通過通信線將兩者連接，即可完成整個連接過程。

吉時利源表Keithley 2400系列

　　在連接完成后，用戶可以通過LabVIEW軟件來控制吉時利源表，實現多種不同的實驗和測試，如電阻、電流和電壓的測量等。此外，用戶還可以使用LabVIEW中的圖形化編程工具，來設計和實現更加復雜的實驗控制程序，使得實驗操作更加實用、高效、自動化和精確，從而在實驗研究中取得更加優秀的結果。

　　以下是一些大致的步驟：

　　1. 下載并安裝吉時利源表的驅動程序到您的計算機上。

　　2. 打開LabVIEW軟件，并創建一個新的VI(Virtual Instrument)。

　　3. 在Block Diagram視圖中，右鍵單擊空白區域，選擇“Functions Palette” > “Instrument I/O” > “VISA”來添加VISA函數。

　　4. 從“VISA”函數面板中選擇“VISA Open”函數，并將其拖放到Block Diagram視圖中。這個函數允許您打開一個設備的VISA資源。

　　5. 輸入吉時利源表的VISA地址，確定是否需要配置其他選項。

　　6. 您可以通過“VISA Write”函數來將命令發送到儀器，或通過“VISA Read”函數讀取結果。

　　7. 用“VISA Close”函數關閉VISA會話。

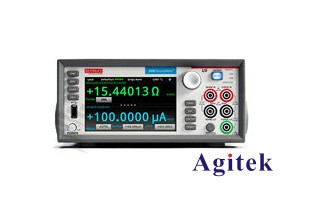

吉時利源表Keithley2450

　　綜上，吉時利源表的連接與LabVIEW軟件是實驗室研究的重要步驟。通過這種連接方式，不僅可以更加方便地控制和使用吉時利源表，還可以實現實驗操作的自動化和數據采集的高效處理，使得實驗研究更加簡便、準確和可靠。
