是德信號源維修案例分享——N5173B維修

安泰儀器維修中心接修一臺40 GHz的N5173B信號源，客戶報修故障是開機自檢多個報錯。接下來安泰儀器維修中心分享維修過程：

一、儀器型號

是德信號源N5173B

二、檢測過程

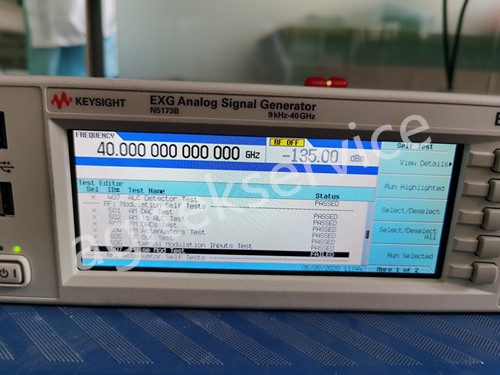

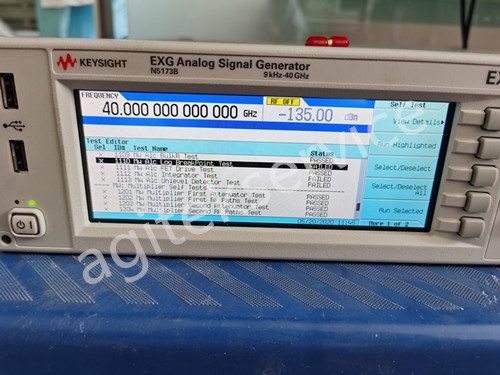

對儀器通電開機進行自檢，出現1107 1110 507等多處報錯現象，繼續檢測發現輸出幅度異常，輸出幅度比顯示值大13DB左右，5MHz以上有故障，5MHz以下正常。

三、檢修過程

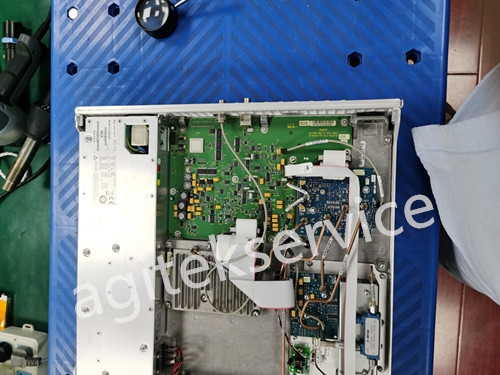

檢測：經檢測，儀器射頻板，ALC控制板損壞，造成輸出異常

維修：更換射頻板損壞組件，更換ALC控制板損壞組件，整機調整檢測儀器。

四、修復檢測

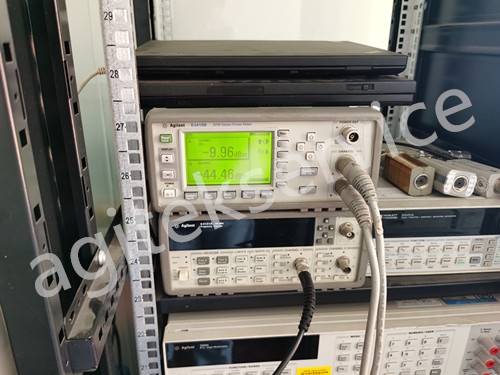

開機進行自檢通過，報錯消失，測試輸出幅度正常。

五、使用規則

1、對儀器的各項指標要清楚了解，使用時候要做到心中有數，規范操作，避免各種超過額定限制的輸入輸出操作。

2、注意輸出阻抗的匹配，避免過載。

3、注意信號反灌：輸出端不能輸入信號。高頻信號輸出時，禁止輸出端開路。

4、做好靜電防護，防止靜電損壞。

六、安泰測維修中心可維修信號源故障：

1、電源故障：不能正常開機

2、輸出端故障：阻抗異常；無信號；信號幅度異常

3、顯示故障：花屏；黑屏

4、按鍵故障：按鍵無反應；調節旋鈕無響應

5、接口故障：不認存儲介質；不能與控制系統聯機

6、其他使用問題等。
