安泰測試維修中心分享是德/安捷倫PNA系列微波網絡分析儀維修3例，8720ES不開機、8722ES自檢報錯、8753ES相位失鎖，一起來看看維修過程吧。
案例一：

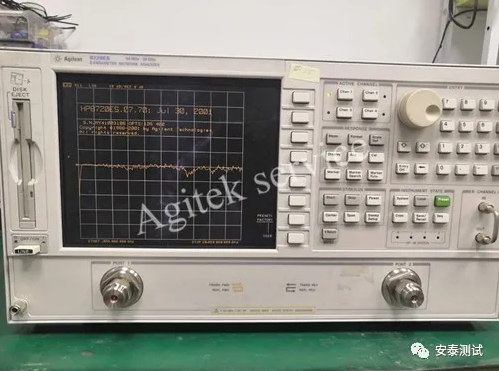

儀器型號：8720ES
儀器故障：不開機

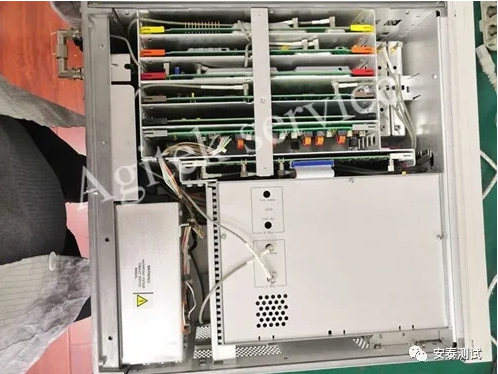

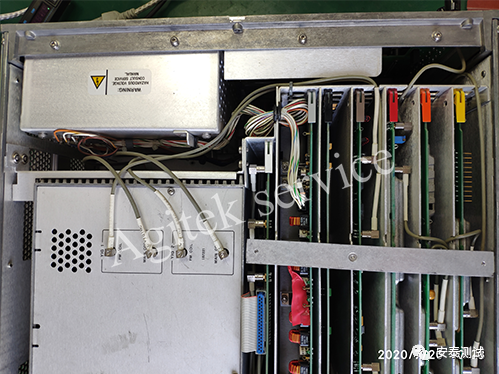

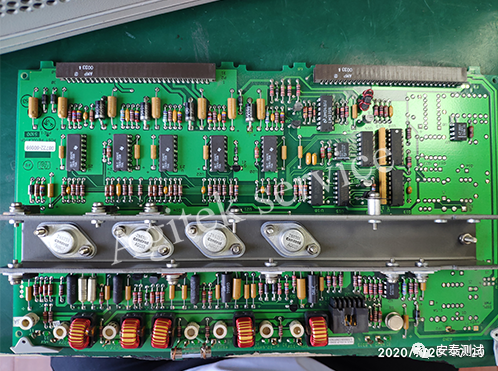

客戶描述儀器正在使用過程中突然黑屏無法重啟。根據故障現象判斷可能是有由于操作失誤引起的不開機故障，具體進行拆機檢測，經檢測，儀器電源控制板損壞；
根據損壞程度判定，造成控制板損壞的原因可能是由于是客戶電源供電電壓選的不對。
工程師進行維修，更換控制板損壞組件，整機調整檢測儀器，故障修復開機正常。
案例二：
儀器型號：8722ES
儀器故障：自檢報錯

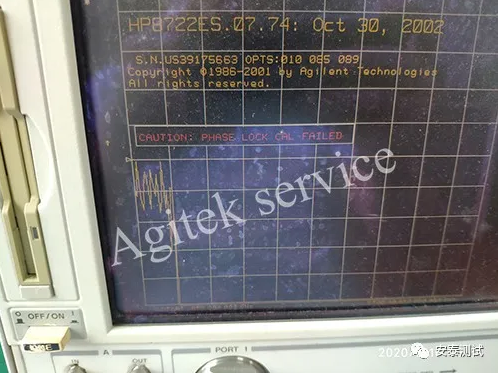

自檢報錯：phase lock CAL failed

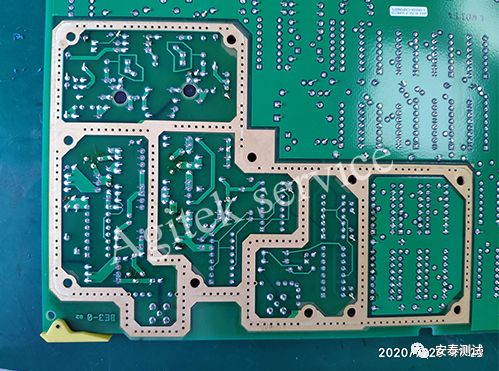

經檢測，儀器開機后報錯，相位失鎖，電源控制板，RF控制板多處組件被拆焊，維修過，工藝差，電源控制板損壞，RF控制板損壞。

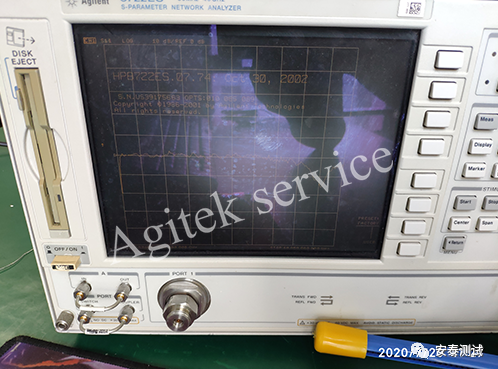

確認故障后，工程師更換電源控制板損壞組件，更換RF控制板損壞組件，調整檢測儀器。
案例三：

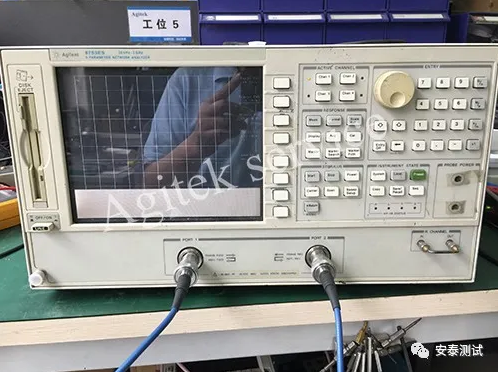

儀器型號：8753ES
儀器故障：相位失鎖

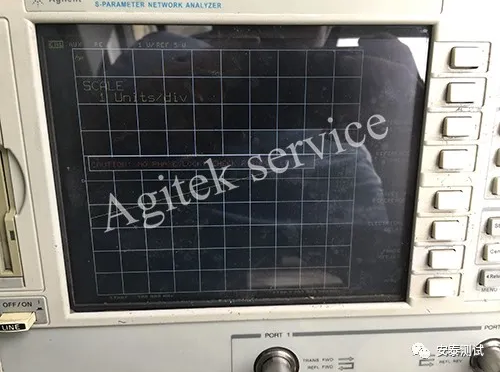

開機后儀器顯示相位失鎖。

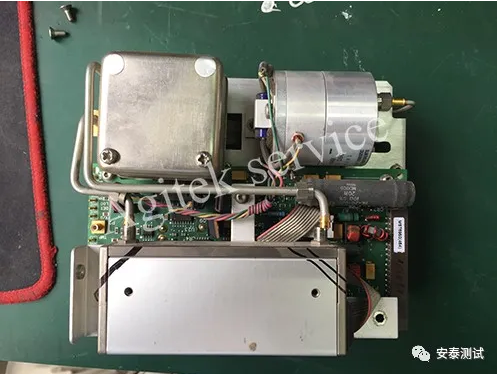

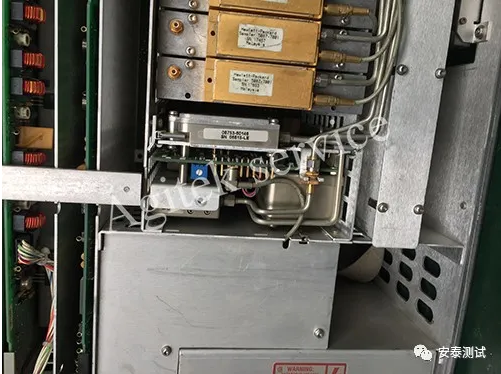

該故障是網分的常見情況，所有信號環路的器件異常都可能導致，因此，需要檢查信號通路的器件。檢測發現儀器電子開關損壞，采樣頭損壞。
1、使用儀器原裝電源線；
2、確認電網穩定。當電網中有大功率電器接入時，先關閉儀器，拔下電源線，待電網穩定后再使用；
3、開機時：先插上AC電源線，再按開機鍵開機；關機時：先按關機鍵關機，再拔掉AC電源線；
4、注意儀器使用環境，定期清理灰塵。
可維修故障：
1、電源故障：不能正常開機；
2、輸入端故障：端口沒有正常響應；無輸出；無輸入；信號異常；
3、測試分析故障：測試結果異常；校準失敗；超差；
4、顯示故障：花屏；黑屏；
5、按鍵故障：按鍵無反應；調節旋鈕無響應；
6、接口故障：不認存儲介質；不能與控制系統聯機；
7、其他使用問題等。
