線纜插入損耗測試

線纜插入損耗測試

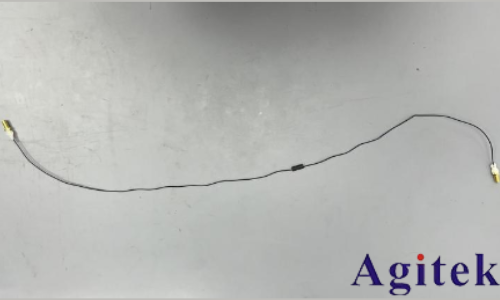

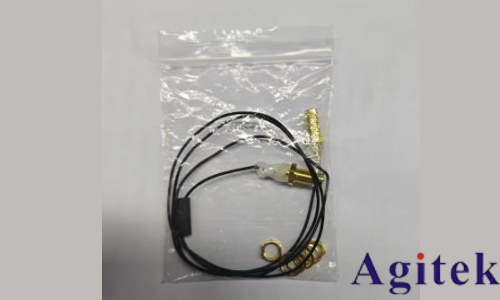

被測件：線纜

長度：70cm（不帶轉接頭）

頻率范圍：100~800MHz

功率：0dBm

測試項目：插入損耗（S21）

測試儀器：SNA5026X-E；100k~26.5GHz

測試線纜：PKR26-2.92M2.92F-1M

校準件：85052D

轉接頭：3.5mm內螺紋F-外螺紋F+3.5mmF-F+3.5mmM-M（各2個）

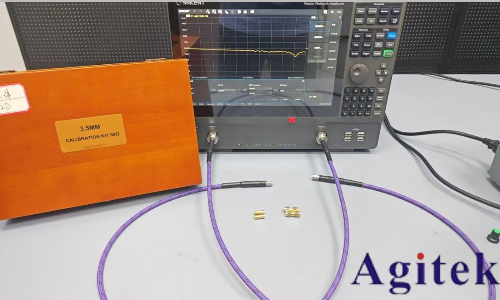

測試套件

校準

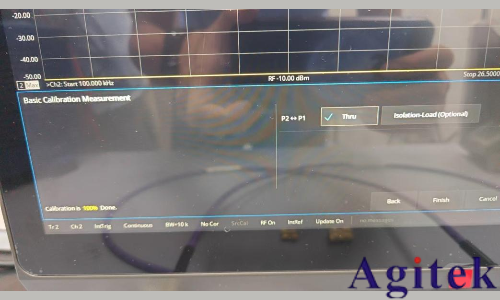

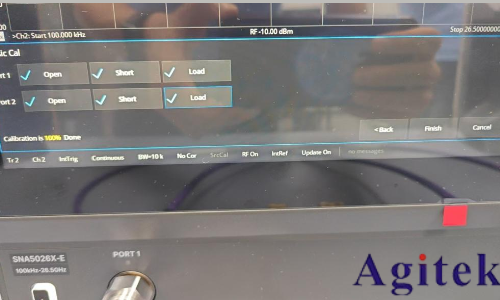

（Open、Short、Load、Thru）

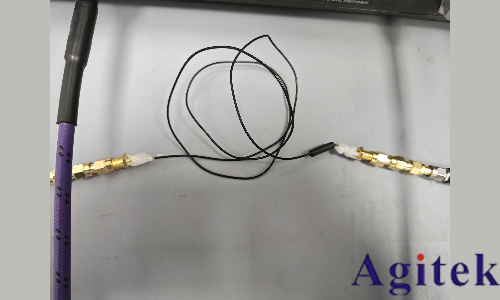

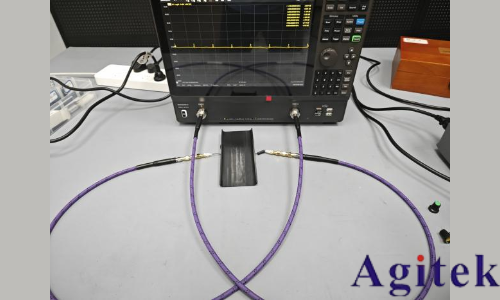

測試過程

測試數據匯總

根據不同頻率下，記錄并分析線纜S21參數

用以評估評估線纜的信號傳輸質量，插入損耗越小，說明線纜對信號的衰減越小，適用于需要高功率傳輸或低噪聲的場景

還可用以帶寬特性測試，定義線纜的 “3dB 帶寬”（即 S21 損耗達到 - 3dB 時的頻率點），用于判斷線纜是否滿足高速數據傳輸需求。
