1.軟件簡介

多通道波形記錄系統安裝在控制 PC 上，控制 PC 通過通信線連 接 2 臺 8 通道的采集卡，2 臺采集卡通過通信線連接被測電源。在系統軟件內配 置被測電源的測試參數，被測電源將電流值輸出給采集卡，采集卡采集電流值， 再將最終數據返回給系統軟件，系統軟件呈現數據波形，并根據配置參數計算出 被測通道的幅值、頻率、有效值、峰峰值、波峰系數、交流畸變系數、直流畸變 系數。

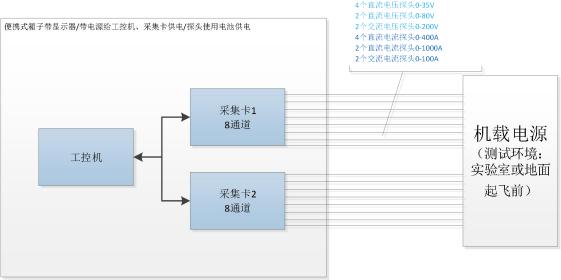

多通道波形記錄系統的整體框架如下圖所示。

多通道波形記錄系統整體框架

2.產品特點

軟件可以替代人工手動測試，測試方法更加高效，測試更加準確，節省人力 資源；

軟件可以將采集波形自動以TDMS 方式保存至指定文件夾路徑，導入 TDMS 文 件，回放波形；

可編輯的參數錄入，可自行規定采集速率、選擇采樣通道；

系統具有易維護性，在發生故障時，可以迅速的找到原因，并可以在最短的 時間內恢復運行，減少損失；

系統對操作過程中，出現的故障可以進行診斷，便于用戶及時解決問題；

系統的易用性：系統界面友好，并嚴格按照易用性原則進行測試。為避免用 戶重復操作，系統嵌入智能記憶功能，如自動保存配置。且相同的信息不會讓用 戶在系統中多處或多次錄入，保證入口的唯一性。

3.軟件功能

多通道波形記錄系統由采集卡連接、參數設置、圖形繪制、光 標測量、數據處理、數據測量、波形暫停、數據存儲、數據回放九個模塊組成， 各個模塊的作用如下：

(1)采集卡連接：點擊軟件圖標，進入到軟件系統，系統自動識別采集卡，試驗 人員可選擇需連接的采集卡。

(2) 參數設置：

可以對已連接的采集卡進行通道啟用狀態、通道屬性、采樣率、時基和 觸發參數等信息的設置；設備應能在測試過程中進行基本參數調整。

可以對探頭參數進行配置，可以手動輸入探頭系數，并選擇探頭類型， 默認保存最近一次配置。

(3) 圖形繪制：對所有通道進行圖形實時繪制，不同通道用不同顏色進行表示；

(4)光標測量：軟件具備光標測量功能，可以手動拖動光標對波形參數進行測量。

(5)數據處理：可以對采集的數據進行處理，根據參數轉換為實際的電壓和電流 數據。

(6)數據測量：針對不同通道可以根據需要添加和刪除測量值，測量值包括：最 大值、最小值、平均值；計算得到的幅值、頻率、有效值、峰峰值、波峰系 數、交流畸變系數、直流畸變系數參數。

(7)波形暫停：可以對波形進行暫停處理，此時界面暫停，數據采集不受影響。 暫停時可以對光標進行移動測量。

(8)數據存儲：軟件可以將采集的原始數據以TDMS 方式進行實時保存至指定路 徑下，每次點擊“開始采集 ”會建立一個 TDMS 文件，文件內包含本次采集 過程的全部波形數據。文件以開始采集的時間及通道的方式進行命名存儲， 方便檢索。

（9）數據回放：軟件可以對保存的數據進行回放顯示。選擇需要回放的 TDMS文件，選擇后加載文件內的全部波形，可以逐個進行回看，回放方式界面為示波 器實時界面，回放界面可以自動按照時間順序進行播放，并可以隨時停止。可以 對回看的數據進行時間檢索，可輸入時間點定位到離時間點最新的波形。

4.軟件運行環境

4.1軟件環境

操作系統要求：Windows10 及以上；

驅動需求：IE488.2 驅動，VISA 驅動。

4.2硬件環境

電腦 CPU 要求：四線程，2GHz 主頻以上；

電腦內存要求：4G；

電腦硬盤要求：500M 空間；

5.售后服務

1、免費保修升級服務期為十二個月，從系統驗收日開始。

2、產品質保

（1）免費保修升級服務期為十二個月， 自系統驗收日算起；

（2）在十二個月服務期滿后，甲乙雙方就軟件升級及售后服務相關費用 進行協商。

3、技術支持服務體系

（1）應用系統軟件運行出現故障，乙方保證在八小時內遠程響應。

4、系統提供技術支持及設備備件供應，在十二個月服務期滿后，根據實際 情況酌情收取維護費用；

5、為用戶使用系統的工作人員（儀器操作、系統操作、維修和電氣人員）

提供免費技術培訓，培訓內容指系統的基本工作原理、安裝調試、操作使用和日 常保養維修等。
