一·產品設計

1. 產品已迭代至第三代，屏蔽效果進一步提升，可實現無外界輔助屏蔽措施條件下的正常使用。

a. 為了防止外來的電磁場干擾，將電子設備外殼體及設備內外的屏蔽線或所穿金屬管進行接地；

b. 在上蓋和箱體的縫隙內部加裝吸波材料，可以減少電磁波反射和傳輸；

c. 在功率密度10w/cm2電磁環境中，具有抗干擾能力，屏蔽盒具有100dB(DC-30GHz)屏蔽效能。

2. 電源濾波防干擾

采用高階電源濾波設計，有效濾除電源線傳導的干擾信號，保證內部各功能模塊的穩定運行。

3. 泄露縫隙屏蔽性的強化處理

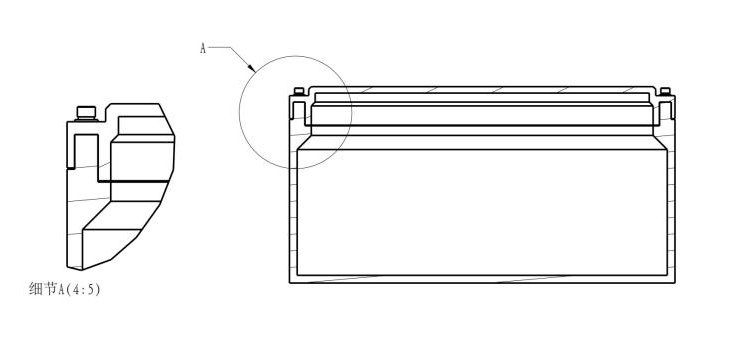

采用迷宮式接縫，有效降低直通縫隙所導致的輻射泄漏，見下圖所示

4. 內部線纜傳導性干擾的處理

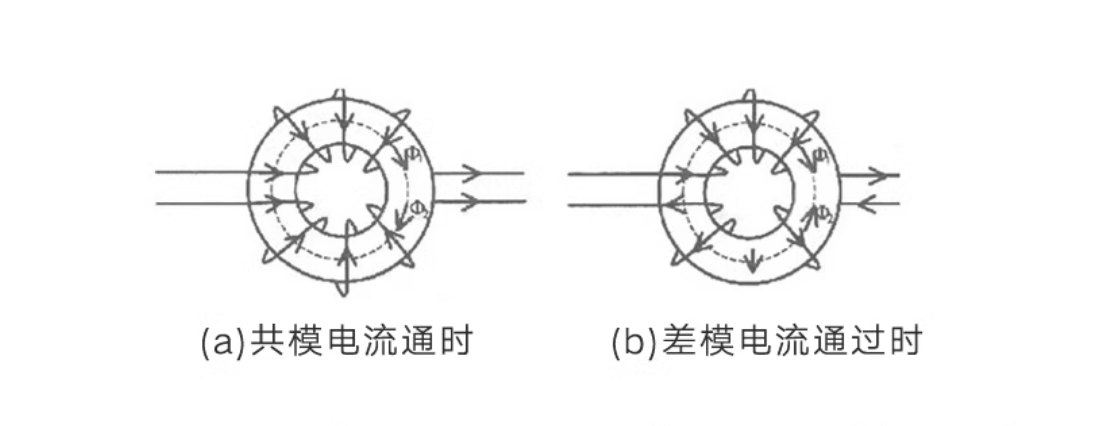

內部信號及控制線纜均增加防傳導性干擾措施，可以有效抑制電磁輻射，見下圖所示。

5. 內部空間輻射信號的吸收處理

在內部增加吸波材料，避免輻射信號對內部各功能模塊的影響。

6. 機箱整體防護加強，無通風孔設計，防水防塵性能優異，同時避免微波泄露

a. 采用特定散熱措施，實現無通風孔設計，保證系統的整體抗電磁干擾效果；

b. 采用6系鋁合金，此材料常用于散熱器的制作，擁有優異的導熱散熱性能，導熱系數達到180w（mk）。內部主要發熱器件緊貼機箱側壁，縫隙采用導熱硅脂填充，固定內部設備時限制不同螺釘扭矩大小，保證良好接觸，整體以熱傳導形式散熱，熱傳導形式在嚴苛環境下如（雨天，外殼臟污，空氣雜質）等環境下對比輻射散熱和對流換熱穩定性較高，散熱性能依舊優異，能極大延長設備壽命，減少維護；

c. 機箱整體防護等級達到IP53，防水防塵性能優異，且“幾字形”的設計既保證了優異的隔離輻射性能，又使得機箱防護等級較傳統機箱顯著提升，IP53的防護，可以阻止外物異物及灰塵侵入設備內部。符合防雨，防淋水標準，設備在垂直面60度范圍內淋水，對設備無有害影響，符合國標GB/T4208-2017中對設備防護等級的要求。

7. 易于裝配的結構設計

我方在設計本產品時，考慮到結構布局的工藝性，使其更易于裝配。重要機件在裝配前嚴格復檢其尺寸和形位公差。對重要部位的螺紋連接規定緊固力大小，裝配前會檢查螺紋件的質量，確保其有效性。鉚接件裝配時會限制鉚接距離，確保被鉚接件的接觸面全部緊密貼合。密封件在裝配前檢測其精度和進行清潔，裝配時檢查調整，使之滿足密封和其它全部功能要求。

8. 輕量型設計

低密度，重量輕的材料特性也是此機箱優異特點，密度僅2.75g/cm3，解決了傳統機箱因為重量重，帶來的安裝、運輸不便的問題。

9. 科學合理的空間設計

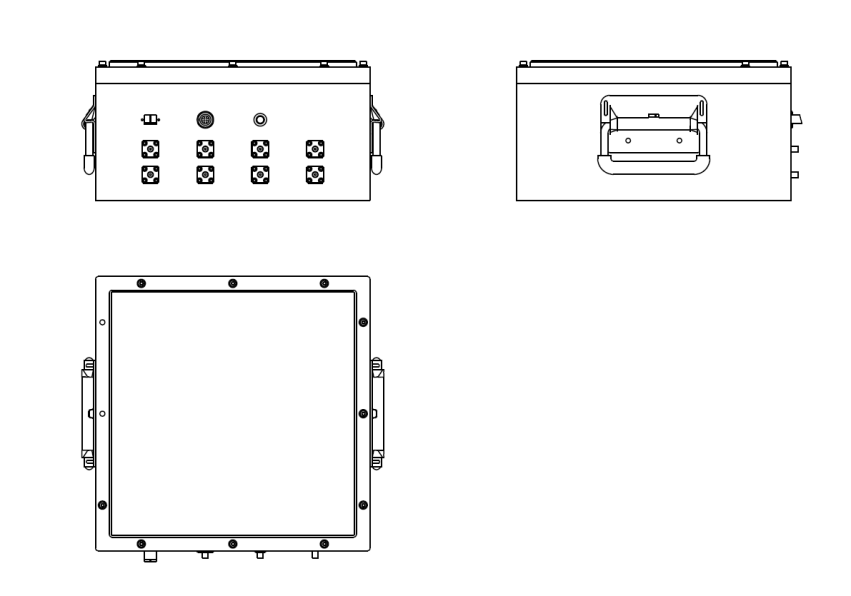

箱體兩側加裝把手，攜帶運輸方便，內部尺寸支持容納采集及通訊與控制模塊，見下圖所示。

二．高速采集模塊技術指標

8通道采集系統（4通道、8通道可支持組網測試，最多支持16通道）；

能實現對50pps重復頻率信號波形的長時間連續實時采集；

最大采樣率5GS/s，所有通道同時使用時采樣率為1.25GS/s；

模擬帶寬為500MHz；

分辨率為8bit；

通道時延進行獨立調節；

箱體便攜，內部尺寸支持容納采集及通訊與控制模塊；

光纖傳輸，傳輸距離支持20km；

固件支持控制多個采集模塊的參數設置、采集、分析及報告生成；

參數設置包含但不限于：通道、觸發方式、光標測量、濾波設置等；

包含微波采集模塊軟件（免費提供），微波采集模塊能通過光纖遠程操作控制測試系統的數據采集和存取；

系統具備離線運行功能，可以脫離控制軟件自動運行，并在連接上位機后回傳離線過程中采集的數據；

自動生成.doc格式實驗數據報告功能并插入波形圖片，波形標題可根據測量結果自動生成，且生成報告排版美觀，并能夠根據客戶需求，界面不斷優化，改進設計；

數據采集包含但不限于：上升時間、峰值、幅值等測量項；

數據分析包含但不限于：功率密度、參數統計分析等；

報告生成：支持觸發后自動生成測試報告，報告包含試驗信息、系統設置信息等，便于分析；

軟件自動記錄最后一次設置參數，并在重新開啟后，自動加載最后一次設置參數
軟件具備余暉功能，可以將采集的全部波形疊加顯示；

采集模塊集成到金屬屏蔽盒內，屏蔽盒處于功率密度10w/cm2電磁環境中，具有抗干擾能力，屏蔽盒具有100dB(DC-30GHz)屏蔽效能。屏蔽盒尺寸為300mm*300mm*153mm，屏蔽盒一體化設計。采集模塊的屏蔽性能好，能采集到真實波形；

三·系統拓撲圖

1.系統應用場景的系統拓撲圖

2.高速采集模塊系統拓撲圖

    微波采集模塊屏蔽盒內包括采集模塊、控制模塊、通訊模塊和電源模塊，支持遠程在線采集數據，也可配置為離線采集狀態，離線狀態下，設備開機會根據關機前設置狀態直接進入采集模式，并自動記錄所有數據。
