5和16 GHz采樣器擴展實時示波器

　　PicoScope 9400系列SXRTO是一種新型示波器，它結合了實時采樣、隨機等效時間采樣和高模擬帶寬的優點：

　　SXRTO（采樣器擴展實時示波器）

　　9404-16和9402-16：16 GHz帶寬，22 ps轉換時間和2.5 TS/s（0.4 ps分辨率）隨機等效時間采樣

　　9404-05和9402-05:5GHz帶寬，70ps轉換時間和1TS/s（1ps分辨率）隨機等效時間采樣

　　脈沖、眼睛和面罩測試，低至45 ps，高達11 Gb/s

　　12位500 MS/s ADC

　　直觀且可配置的觸摸兼容Windows用戶界面

　　全面的內置測量、縮放、數據掩碼和直方圖

　　±800 mV滿量程輸入范圍為50Ω

　　10 mV/div至0.25 V/div數字增益范圍

　　高達250 kS的跟蹤長度，在通道之間共享

　　所有型號上的可選時鐘恢復觸發器–5或8 Gb/s

　　恢復的時鐘和數據輸出

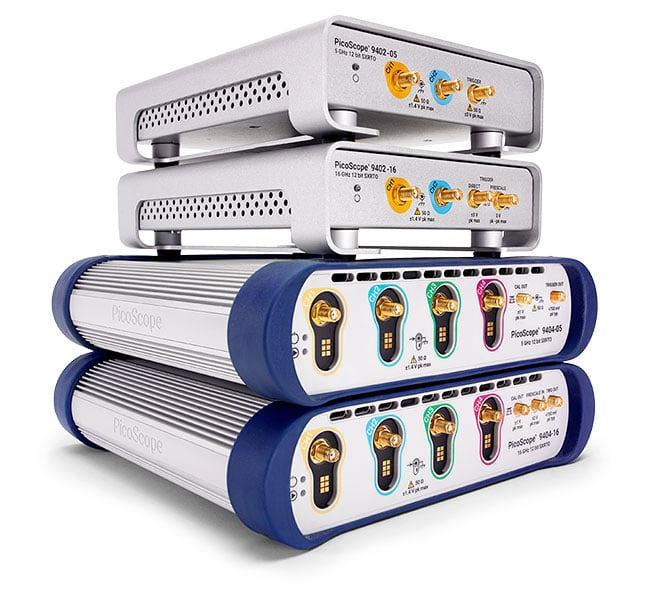

　　PicoScope 9400系列采樣器擴展實時示波器（SXRTO）具有兩個或四個高帶寬50Ω輸入通道，具有市場領先的ADC、定時和顯示分辨率，可準確測量和可視化高速模擬和數據信號。它們非常適合捕獲脈沖和階躍轉換（低至22 ps）、脈沖低至100 ps以及時鐘和數據眼（帶可選時鐘恢復）。

　　PicoScope SXRTO提供隨機采樣，可以輕松分析涉及重復信號或時鐘相關流的高帶寬應用。與其他采樣方法不同，隨機采樣允許捕獲預觸發數據，并且不需要單獨的時鐘輸入。

　　SXRTO速度快，具有快速生成隨機采樣波形、持久性顯示和統計功能。PicoScope 9400系列在每個通道上都有一個內置的內部觸發器，預觸發隨機采樣率遠高于奈奎斯特（實時）采樣率。帶寬最高可達16

PicoSample 4軟件源自我們現有的PicoSample3采樣示波器軟件，該軟件體現了十多年的開發、客戶反饋和優化。

　　顯示器可以調整大小以適應任何窗口，并充分利用可用的顯示分辨率、4K甚至更大的分辨率或跨多個顯示器。四個獨立的縮放通道可以向您顯示不同的數據視圖，分辨率低至0.4 ps。大多數控件和狀態面板可以根據您的應用程序顯示或隱藏，使您能夠最佳利用顯示區域。

　　2.5GHz的直接觸發器可以從任何輸入通道驅動，內置分頻器可以將通道外觸發器帶寬擴展到5GHz。在16 GHz型號上，進一步的外部預分頻觸發器輸入允許從高達16 GHz帶寬的信號中穩定觸發，并且從內部觸發器中，恢復的時鐘觸發器可在高達8 Gb/s的速度下使用（如果安裝了可選的時鐘恢復）。

　　典型應用

　　電信和雷達測試、服務和制造

　　光纖、收發器和激光測試（不包括光電轉換）

　　射頻、微波和千兆數字系統測量

　　信號、眼睛、脈沖和脈沖特征

　　精確定時和相位分析

　　數字系統設計和特性

　　眼圖、掩碼和極限測試，最高可達8 Gb/s

　　時鐘和數據恢復速度高達8 Gb/s

　　以太網、HDMI 1、PCI、SATA和USB 2.0

　　半導體特性

　　信號、數據和脈沖/脈沖完整性及預符合性測試
